風力發電的整個過程較傳統的火力發電而言要更加的復雜，風力發電場從風機發電-升壓箱變-匯流-升壓站中壓母線--主變壓器-升壓站高壓母線--高壓出線--電網并網，中間需要經過兩次升壓后并入電網，電氣設備的數量和種類比較多，任意環節出現故障都會影響風力發電場的正常運行。因此，需要在風力發電場的各個環節設置保護和測控裝置，監測風電場的運行狀態。
此外，風力發電場一般地處偏僻，安裝比較分散，環境也比較惡劣。因此，風電場需要一套遠程監控系統，便于運維人員更有效的管理風電場運行。
風電電力監控系統則是通過集中監控、實時數據采集與顯示、故障預警與處理、功率管理與優化以及生產報表與統計分析等功能，確保風機的安全穩定運行，提高發電效率，降低運營成本，為實現節能減排目標提供支持。
由于風力發電場一般占地面積比較大，設備分散，因此，整套監控系統對數據通訊可靠性和實時性提出了更高的要求。
一、項目客戶需求:
風力發電場監控系統拓?fù)鋱D（示意圖）
本項目涉及直流匯流箱、逆變器、箱變等設備產生的數據信息與上游中控室電力監控系統、網絡安全監控系統建立起工業通信網絡，具體需求為：
1、具備將直流匯流箱、逆變器、箱變等數據傳輸至Rackserver服務器。
2、將各直流匯流箱、逆變器、箱變等數據各獨立模塊數據接口進行匯集接入中控室。
3、提供各模塊所需的電口和光口，支持協商速率。
4、傳輸?shù)膶崟r性、準確性、可靠性，滿足接入電力監控系統、網絡安全監控系統和管理需求。
5、具備較強的抗電磁干擾性、高低溫等惡劣的現場環境。
二、解決方案:
1、方案概述:
根據本項目對接入電力監控系統、網絡安全監控系統的網絡通信接入需求，我們推薦使用UT-62424G系列28口全千兆網管型以太網交換機方案。UT-62424G-16GT8GB4GP-BND具備將直流匯流箱、逆變器、箱變等數據的實時高效、準確地傳輸至上位機軟件的功能，確保數據的實時性和準確性，從而滿足工業現場監控和管理的需求。
2、方案拓?fù)?
宇泰科技工業以太網通信解決方案應用拓?fù)鋱D（示意圖）
3、方案優勢:
（1）UT-Ring環網結構設計：采用UT-Ring環網結構設計，在網絡出現故障時仍能自行重構，保證系統安全可靠。
（2）大口數大吞吐量：提供全千兆網絡接入，最多可支持28路千兆接口，最大可支持12路千兆光纖接口，增強了網絡擴展的靈活性。
（3）較強的抗干擾能力：具有對電磁和射頻干擾抑制能力，在傳輸過程中不受電磁和射頻噪聲的影響。
三、應用效果:
1、設備接入:

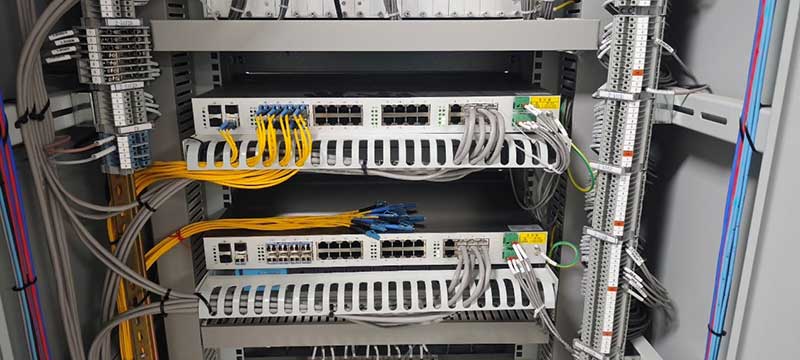

UT-62424G系列產品應用于該項目

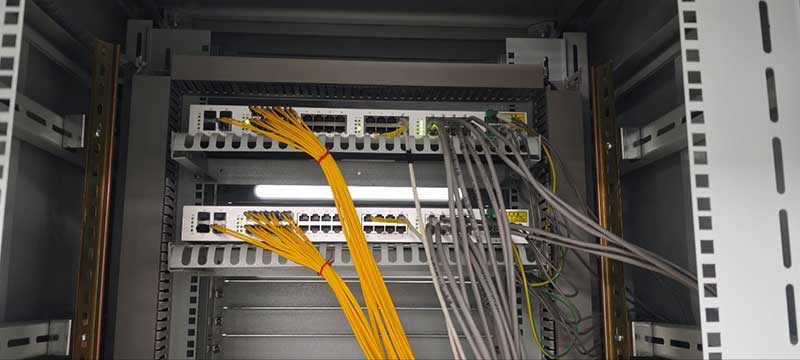

UT-62424G系列產品應用于該項目
2、系統應用接入:

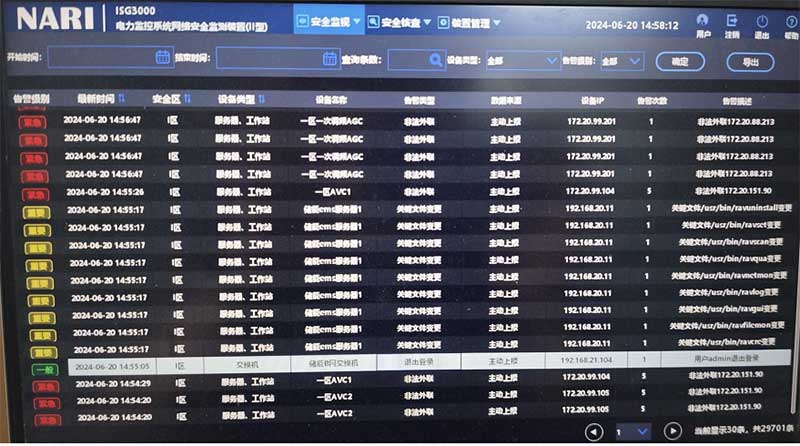

宇泰科技UT-62424G系列管理軟件頁面（與網絡監控系統對接）
四、相關應用產品:

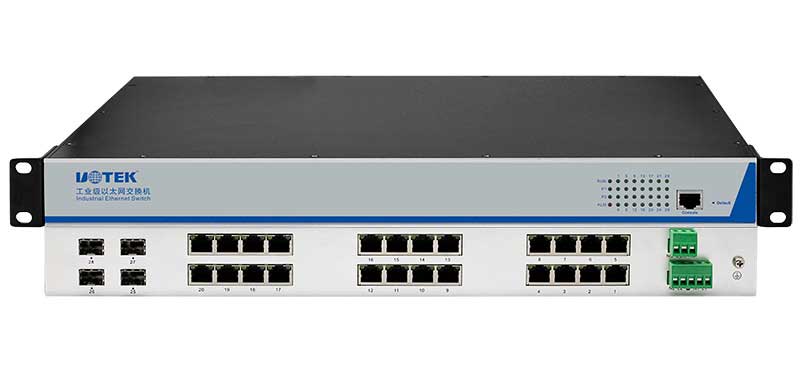

UT-62424G系列28口全千兆網管型以太網交換機:
UT-62424G系列是款高性能，高性價比的網管型全千兆以太網交換機。該系列交換機最多可支持28路千兆接口，最大可支持12路千兆光纖接口，增強了網絡擴展的靈活性。該系列交換機支持端口鏡像、VLAN、IGMPSnooping、QOS、STP/RSTP/MSTP、ACL訪問控制列表等豐富的二層軟件特性及一系列實用的管理方式，如Console、Telnet、Web、SNMP等，同時還支持3層交換技術(靜態路由/RIP/OSPF/VRRP)，更好的為監控應用領域構建大型網絡提供安全可靠的解決方案。
支持千兆以太網口和光口的多種不同組合
支持IGMPSnooping過濾多播封包
支持IEEE802.1QVLAN便于簡易網絡規劃
支持QoS(IEEE802.1p/1Q)及TOS/DiffServ增加網絡穩定性
支持STP/RSTP和MSTP網絡冗余及SNMPv1/v2v3
支持支持鏈路聚合，優化網絡帶寬
支持訪問控制列表（ACL）增強靈活度及網絡管理安全性
支持端口鏡像功能，便于在線調試
支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制
支持3層交換功能(靜態路由/Rip/OSPF/VRRP)，進行跨網段數據傳送
支持電源，端口異常狀態繼電器輸出告警功能
支持寬溫工作，工作溫度范圍為：-40℃~85℃
