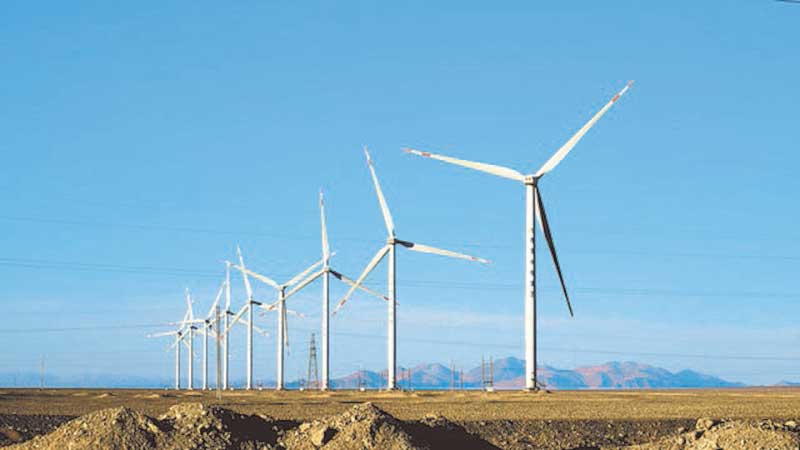

一、項目背景
吉電股份是國家電力投資集團有限公司控股的上市公司，屬國家電投大一類企業。主要業務涉及新能源、綜合智慧能源、氫能及火電、供熱、生物質能、電站服務等領域。
吉電股份曾經是傳統的火電企業，但在國家政策領導下，經過10年的轉型發展，已經成為以新能源為主的發電企業。在二次轉型后，吉電股份開始深耕氫能產業，不斷延鏈、拓鏈、補鏈、強鏈，到2024年6月，確定吉電股份作為集團層面綠色氫基能源產業平臺。綠色氫基能源是指在風、光、生物質等綠色能源的框架下，以“氫”為載體而形成的二次能源，如綠氨、綠色甲醇、綠色航煤、綠甲烷等。綠氨、綠色甲醇以及綠色航煤是吉電股份主要開發的產品。
大安項目合成氨產品由可再生能源制氫制氨一體化得來，生產全過程可實現零碳排放，具有綠色零碳屬性。經過多次深入論證，該項目采用“源網荷儲一體化”模式，通過電化學儲能、氫儲能和智慧調節系統。
二、項目需求
項目現場主要使用到的設備包括監控、交換機、PLC、串口服務器、PC、服務器等設備。傳輸風力發電站檢測各個風機設備工作情況，傳輸光伏設備的工作情況數據，將相關信息接入到管理信息系統中統一監控、管理。對于通信設備的要求包括以下幾點：
●有效防御光伏發電EMI/EMS干擾
●能夠適應潮濕、腐蝕、高低溫等惡劣的工業現場環境
●設備管理簡單，方便運維
●要求達到MTBF無故障工作時間
三、解決方案
1.解決方案簡述
根據客戶現場的光纜架設方式，將風電機組劃分為三級樹形網絡，前端設備通過光纖傳輸集中到中級變電房的匯聚交換機上面，保證了前端出現故障不會影響到別的地方的風機和光伏的正常通訊；之后匯聚交換機通過鏈路聚合將數據傳輸到中心機房的核心交換機上面，采用聚合方式進行上傳既增加了鏈路的帶寬，又增加了鏈路的冗余，可確保其中一條鏈路出現故障還有另外一條鏈路支撐。

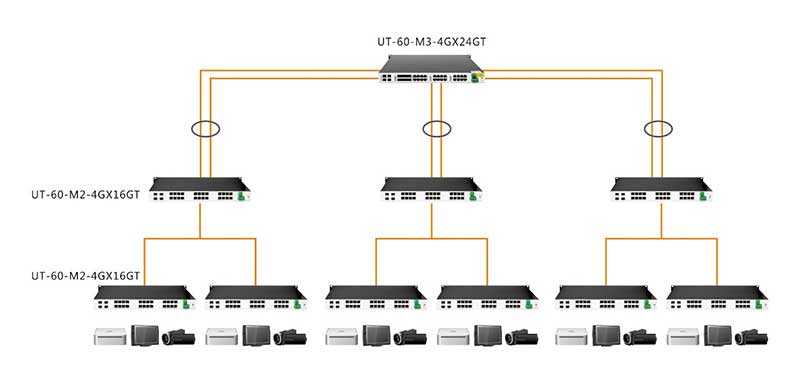

2.方案網絡拓撲
3.方案優勢
●工業級設備，支持寬溫、防塵、防潮，IP40防護等級，適用與工業環境
●抗強電磁干擾。可有效防御高壓交流電場、靜電場、電弧、可控硅等干擾
●設備高穩定性和可靠性，在強電磁干擾環境下確保數據零丟包，實時傳輸數據
●設備網絡傳輸可靠，保障現場數據傳輸到控制中心的完整性、有效性
●宇泰工業級網絡傳輸設備，至少300000無故障工作時間

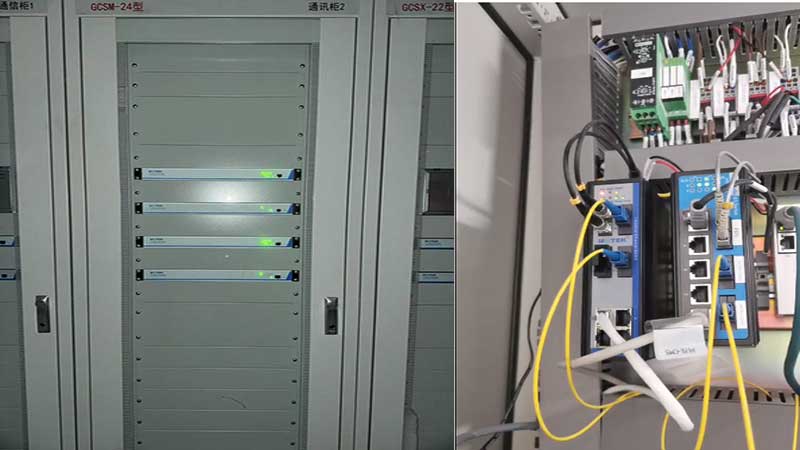

四、應用效果
五、相關應用產品

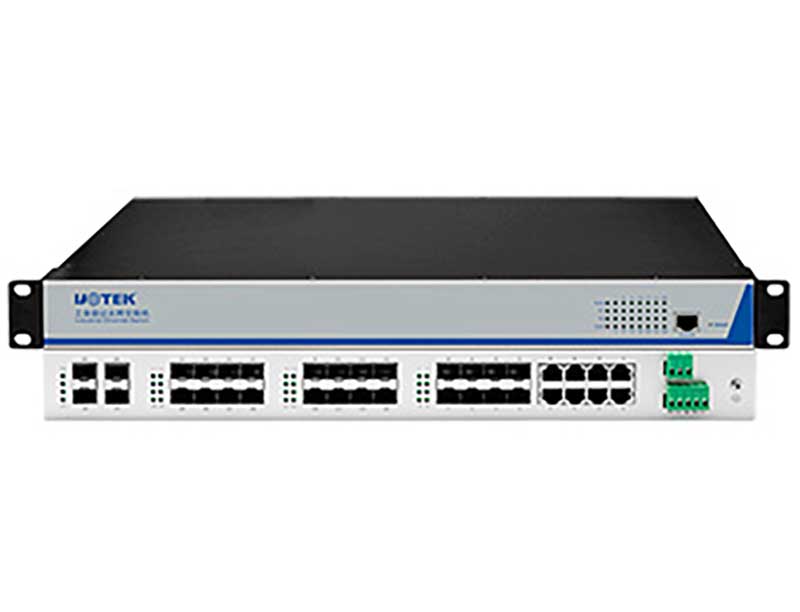

萬兆三層交換機 UT-60-M3-4GX24GT
●無風扇設計，免除噪音干擾
●支持輸入電壓：110/220VAC or 110/220VDC電源輸入選擇多樣
●獨特的反向接口構造，美化外觀布局
●支持3層交換功能(靜態路由/RIP/OSPF/VRRP)
●支持電源、端口異常狀態指示燈告警功能
●支持寬溫工作，工作溫度范圍為:-40℃~75℃
●支持IP40防護，無風扇，機架式安裝設計
千兆二層交換機 UT-60-M2-4GX16GT
●無風扇設計，免除噪音干擾
●支持輸入電壓：110/220VAC or 110/220VDC電源輸入選擇多樣
●獨特的反向接口構造，美化外觀布局
●支持3層交換功能(靜態路由/RIP/OSPF/VRRP)
●支持電源、端口異常狀態指示燈告警功能
●支持寬溫工作，工作溫度范圍為:-40℃~75℃
●支持IP40防護，無風扇，機架式安裝設計

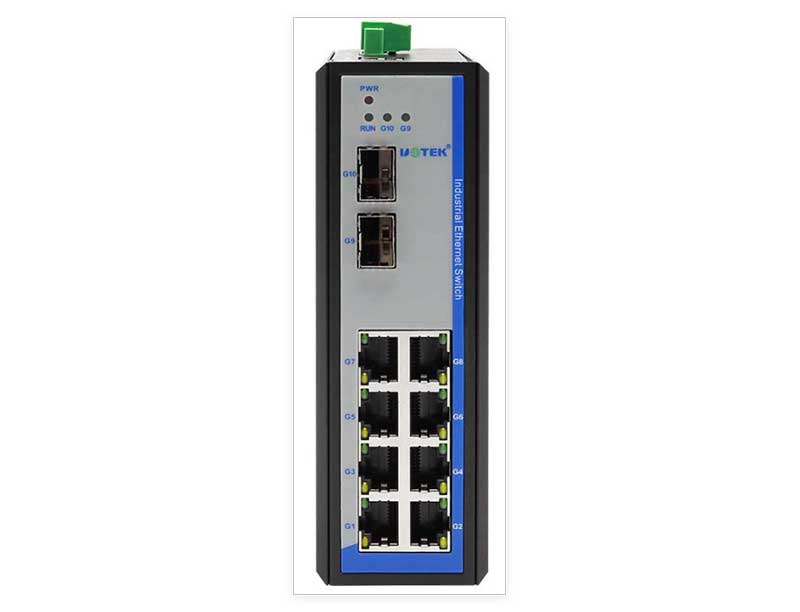

千兆二層交換機 UT-60-M2-2GX8GT
● 冗余網絡:支持STP/RSTP/MSTP，支持UT-Rinq環網功能保障網絡的穩定性
● 組播管理:支持IGMP Snooping V1N2N3
● VLAN:支持IEEE 802.1Q VLAN，有效隔離廣播域
● 鏈路聚合:支持鏈路靜態/動態聚合,提供完善的帶寬利用率
● QOS:支持COSIDSCP，4個隊列，支持WRRISP調度模式
● 安全管理:支持ACL訪問控制列表，支持802.1X，支持用戶分級管理
