產品名稱：隔離轉換器
規格型號：UT-503D
通信協議：RS-232到RS-485/RS-422
傳輸速率：300bps-115.2Kbps
產品概述：
UT-503D隔離轉換器兼容RS-232、RS-422、RS-485標準，能夠將單端的RS-232信號轉換為平衡差分的RS-422或RS-485信號，內置的數字隔離器，能夠提供高達2500Vms的隔離保護，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS(TRANSIENTVOLTAGE SUPPERSSOR)瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路組件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電(LIGHINING)和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。RS-232接口端通過一個三位接線柱與兼容RS-232C標準接口相連，RS-422、RS-485端通過五位接線柱為輸出端。轉換器內部帶有零延時自動收發轉換，獨有的IO電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422)、半雙工(RS-485)模式轉換即插即用。確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
UT-503D隔離轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300bps-115.2Kbps，帶有電源指示燈及數據流指示燈可指示故障情況、支持的通訊方式有RS-232到RS-422、RS-232到RS-485轉換。
性能參數：
1、接口特性：接口兼容EIA/TIA的RS-232C、RS-485/RS-422標準
2、電氣接口：RS-232接口輸入三位接線柱，RS-422/RS-485接口輸出五位接線柱
3、保護等級：RS-232接口+/-15KVESD保護，RS-422、RS-485接口每線600W的雷擊浪涌保護
4、電源輸人：DC9-30V 80mA@9Vmax
5、隔離度：隔離電壓2500Vrms 500VDC連續，電源、信號輸入輸出三端隔離
6、工作方式：異步半雙工或異步全雙工
7、信號指示：三個信號指示燈電源(PWR)、發送(TXD)、接收(RXD
8、傳輸介質：雙絞線或屏蔽線
9、傳輸速率：
115.2Kbps到300M
38.4Kbps到2.4KM
9600 bps 到5KM
10、外形尺寸：102mmX72mmX22mm
11、使用環境：-40℃到 85℃，相對濕度為5%到95%
12、傳輸距離：0-5000米(115200bps-9600bps)

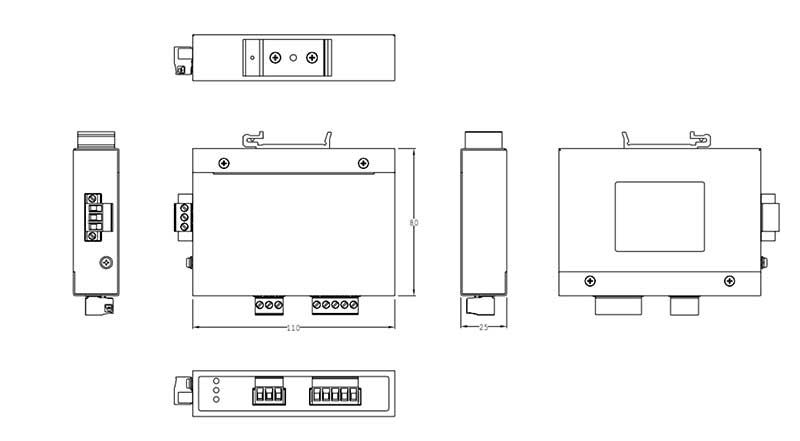

產品尺寸：
