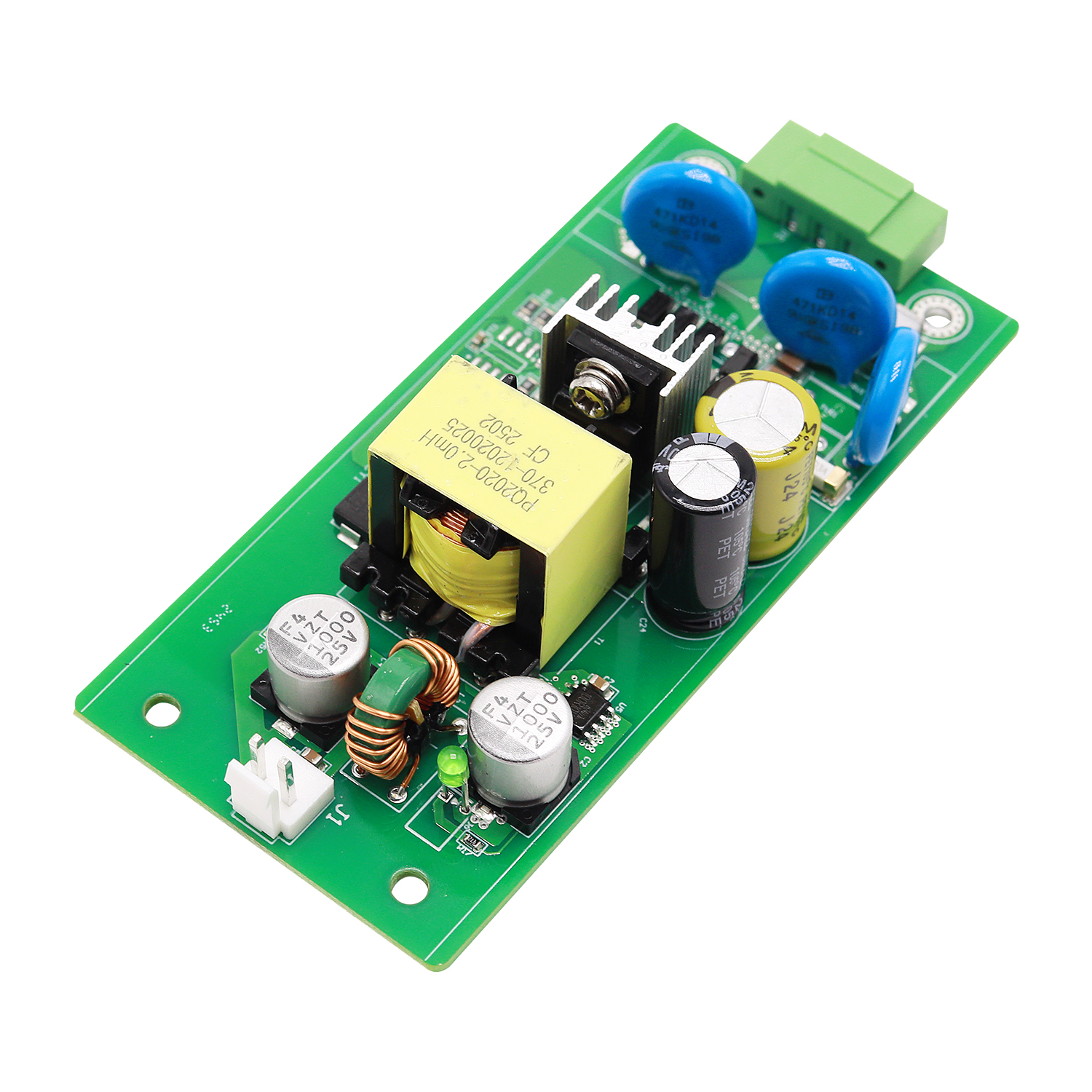

產品名稱：開板電源
規格型號：UT-TP120-25W
是否定制：支持定制化設計
安全規范：CE認證
工作溫度： -40+85℃
產品概述：
UT-TP120-25W是一個標準軌道交通110V輸入的DC-DC轉換電源系列中的一款產品，用以實現各類軌道交通電器設備內部配置的DC電壓轉換，本產品系列可以根據用戶的需要進行定制化設計和配置。
產品特性：
-40+85℃ (Working Ambient temperature)的整機工作環境溫度范圍
支持輸入單路DC轉換成多路DC隔離輸出, 支持常規電源保護：IRPP輸入反接/OLP/OCP, ETC
支持定制化設計配置設計
規格參數：
| UT-TP120-25W電源板功能參數 | |||
| 輸出功能端口 | 恒壓12V電源 | ||
| 直流電壓 | 穩壓12V | ||
| 額定電流 | 2.0A | ||
| 電流范圍 | 0 ~ 2.5A | ||
| 額定功率 | 25W | ||
| 紋波與噪聲 | <25mVp-p | ||
| 電壓調整范圍 | 11.9V~12.4V | ||
| 穩壓恒流精度 | ±2.0% | ||
| 線性調整率 | ±1.0% | ||
| 負載調整率 | ±1.0% | ||
| 啟動、上升時間 | <15ms, 13ms/110VDC | ||
| 供電輸入 Input supply | |||
| 電壓范圍 | (72 ~ 144) VDC | ||
| 頻率范圍 | DC | ||
| 效率(Typ.) | >=88% | ||
| DC電流 | <1.8A / 72VDC | ||
| 浪涌電流 | 冷啟動<35A, VIN=110VDC | ||
| 過載保護 | < 160% | ||
| 可自動恢復 | |||
| 過壓保護 | N/A | ||
| 保護模式:關斷輸出，重啟可恢復 | |||
| 工作溫度 | '-40～+85℃ (請參考"減額曲線") | ||
| 工作濕度 | 20 ~ 90% RH,無冷凝 | ||
| 儲存溫度、濕度 | -40 ~ +85℃, 10 ~ 95% RH,無冷凝 | ||
| 溫度系數 | ±0.03%/℃ (0～50℃) | ||
| 耐振動 | 9 ~ 200Hz, 400m/s/s 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6 | ||
| 操作海拔 | 2000米 | ||
| 安全規范 | CE認證 | ||
| 耐壓 | I/P-O/P:2.2KVDC; I/P-EARTH:2.2KVDC | ||
| 絕緣阻抗 | I/P-O/P:100M Ohms / 100VDC / 25℃/ 70% RH | ||
| EMC部分 | Parameter | Standard | Test Level / Note |
| EMI | Conducted | EN55032(CISPR32) | Class A |
| Radiated | EN55032(CISPR32) | Class A | |
EMS電磁兼容抗擾 | Harmonic Current | EN61000-3-2 | Class A |
| ESD | EN61000-4-2 | Level 3, 8KV air; Level 2, 6KV contact, criteria A | |
| Radiated Susceptibility | EN61000-4-3 | Level 3, criteria A | |
| EFT/Burest | EN61000-4-4 | Level 3, criteria A | |
| Surge | EN61000-4-5 | Level 4,2KV/L-N, criteria A | |
| Conducted | EN61000-4-6 | Level 3, criteria A | |
| Magnetic Field | EN61000-4-8 | Level 4, criteria A | |
| Voltage Dips and interruptions | EN61000-4-11 | ＞95% dip 0.5 periods, 30% dip 25 periods, | |
| ＞95% interruptions 250 periods | |||
| MTBF | >=500K hrs min. MIL-HDBK-217F (25℃) | ||
| 尺寸SIDE | 102 x48 x(24+1.6+3) ±1mm (L*W*H) | ||
| Weight凈重 | 0.05kg/Pcs | ||
| 1. 如未特別說明，所有規格參數均在輸入為110VDC、額定負載、25℃環境溫度下進行量測。 | |||
| 2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1μF和47μF的電容，在20MHz帶寬下進行量測。 | |||
| 3. 精度：包含設定誤差、線性調整率和負載調整率。 | |||
| 4. 電源被視為是一個獨立的元件，但最終電源仍需結合終端設備進行電磁兼容相關確認。 | |||
| 5. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。 | |||
| ※ 產品免責聲明：詳情請參閱 使用說明書 | |||
