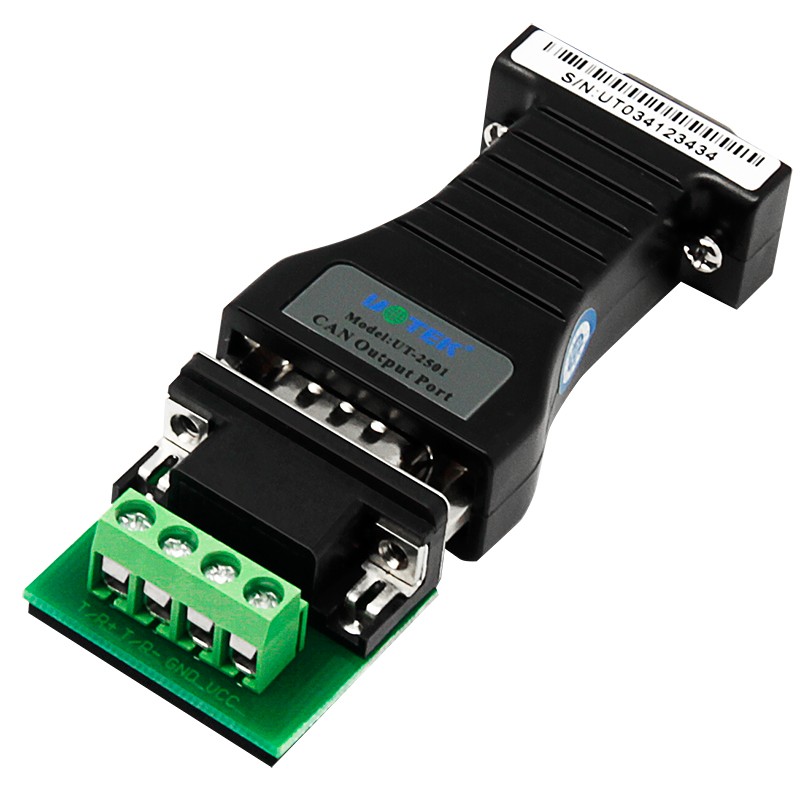

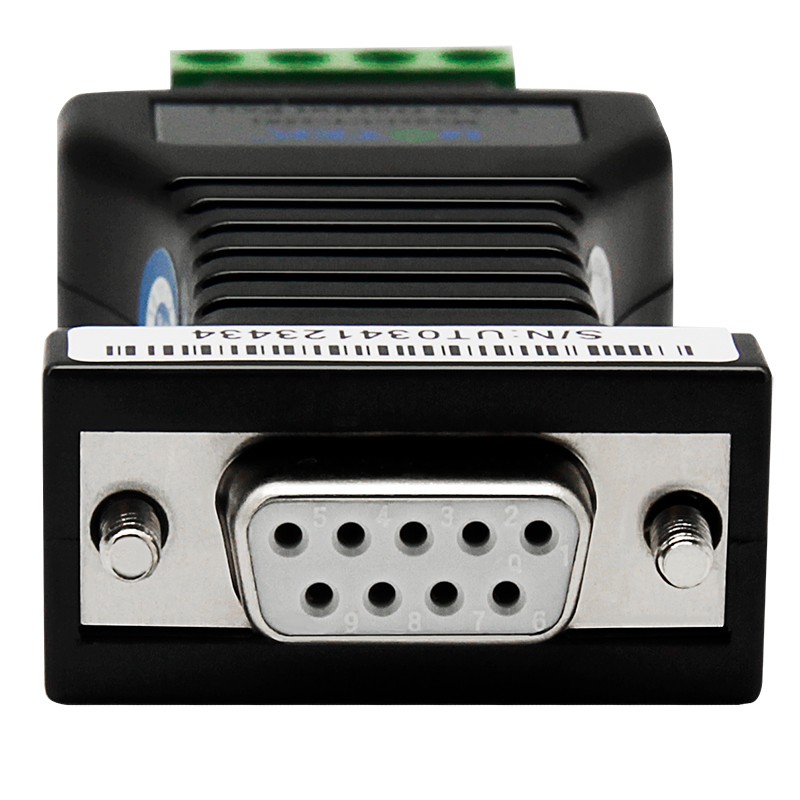

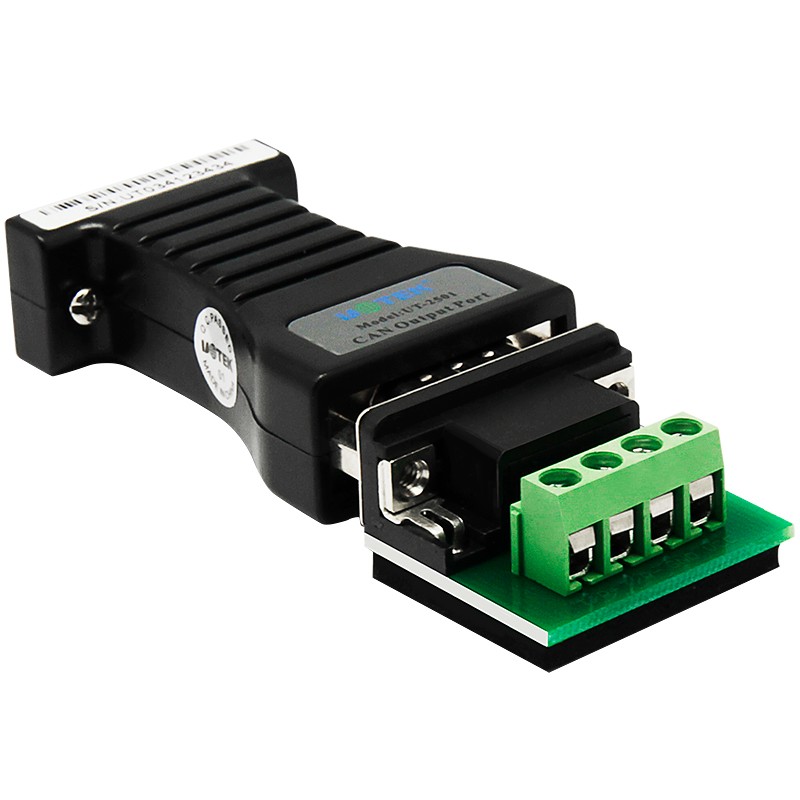

產品名稱：RS-232轉CAN BUS電平轉換器
規格型號：UT-2501
通訊協議：RS-232電平轉CanBus電平
產品概述：
UT-2501 將RS-232電平轉換為CanBus電平總線進行傳輸，內置光隔離保護，達到將兩臺異步通信的RS-232設備通信距離延長。
由于采用了光電隔離技術，完全隔離了兩端RS-232設備的電氣與地線回路，從而保護通信設備免受電源地線回路和浪涌的干擾損壞，內置快速的瞬態電壓抑制保護器，此保護器被設計用來保護CANBUS接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）明顯地提高了通信系統的可靠性與穩定性，同時由于改變了原來RS-232接口單端傳輸方式，使用了雙線平衡傳輸，大大增大了通信距離。在使用專用自有線路的異步RS-232點到點通領域，都可以使用UT-2501來滿足接口保護或延長距離的需求。
UT-2501體積小巧，對導線沒有特殊要求，外接電源，功耗小于50mA可以直接插到設備的RS-232接口，使用非常方便。
UT-2501系列產品已經被廣泛地應用于點到點RS-232通信、RS-232遠程控制系統、程控交換機計費終端、衛星接收機。
規格參數：
● 接口特性：接口兼容EIA/TIA的RS-232C、CANBUS標準
● 電氣接口：RS-232端DB9孔型連接器，CANBUS端DB9 針型連接器，配接線柱
● 工作方式：異步半雙工傳輸
● 傳輸介質：雙絞線或屏蔽線
● 傳輸速率：300BPS-115.2KBPS
● 外形尺寸：63mmX33mmX17mm
● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
● 傳輸距離：大于1,200米（CANBUS端） 5米（RS-232端）
訂購信息：
| 型號 | UT-2501 | |
| 信號/接口 | RS-232 | DB9母頭 |
| CAN BUS | DB9公頭 | |
| 接口保護等級 | CAN BUS | 600W浪涌 |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -40/85℃ |
| 溫度 | 5-95% | |
| 電源 | 無源 | |

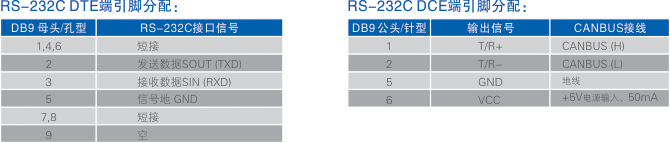

連接器和信號：

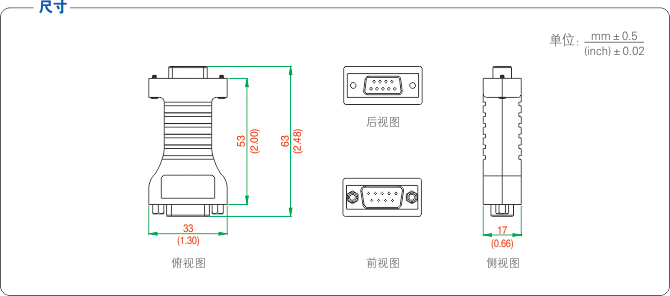

產品尺寸：

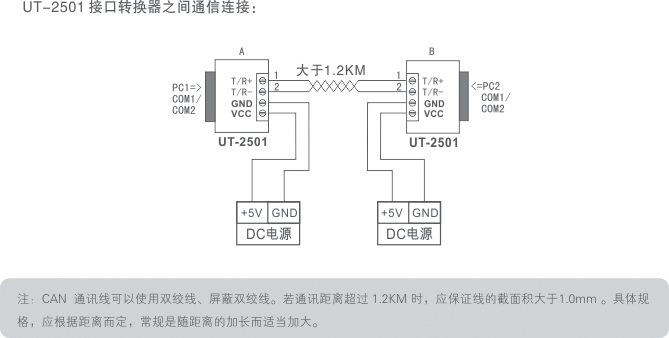

應用連接示意圖：
