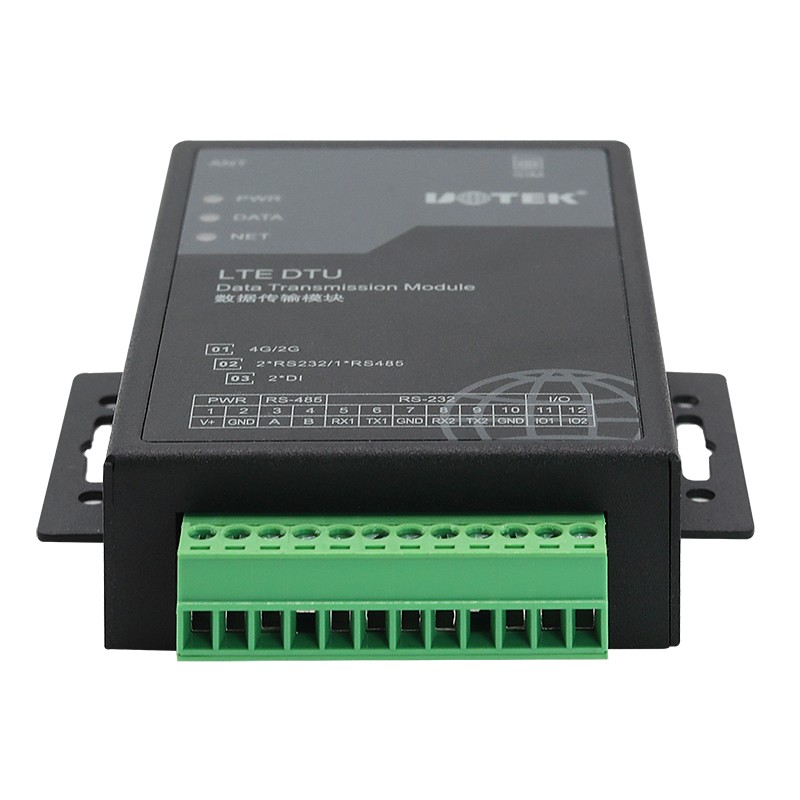

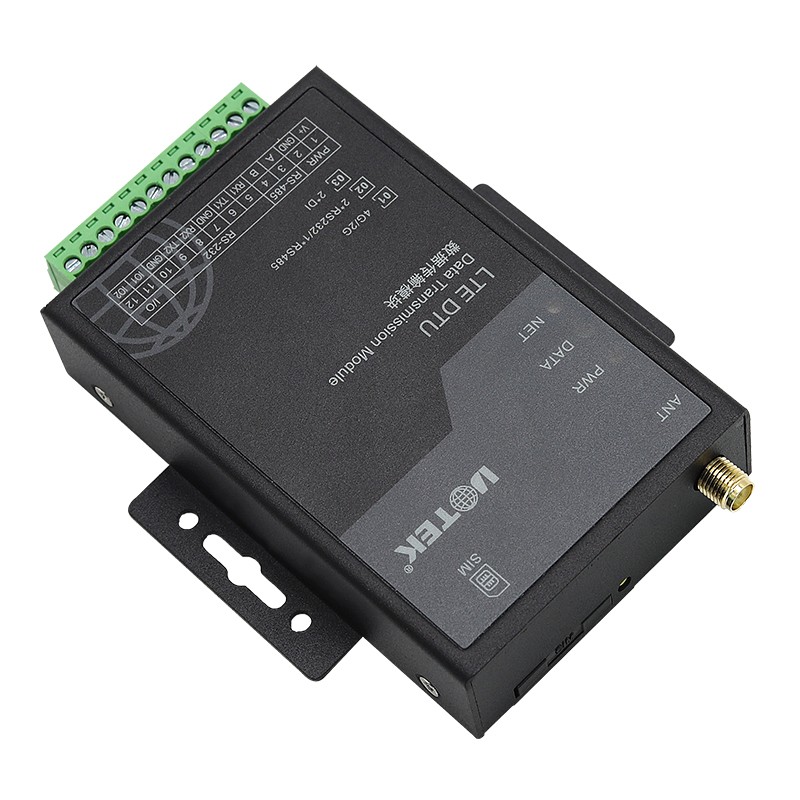

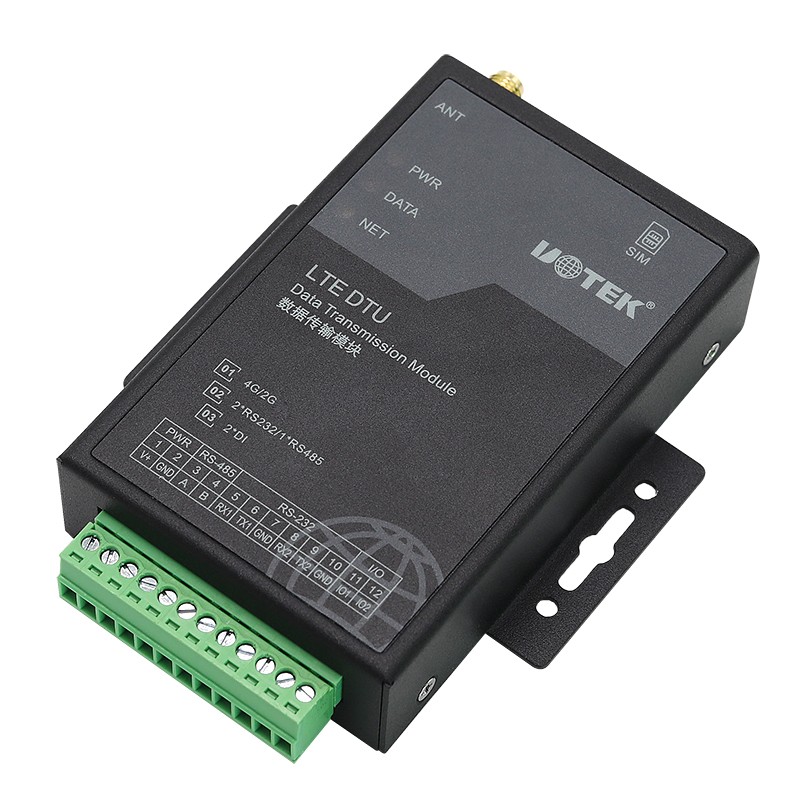

產品名稱：LTE DTU 數據傳輸模塊
規格型號：D9201
處理器：工業級32位處理器
接口：R-S232、 RS-485
產品等級：工業級
產品概述：
D9201系列DTU，是一款工業級無線數據傳輸模塊，以無線蜂窩網絡為承載網，為工業用戶提供TCP/IP之上的無線數據傳輸通道，功能上實現了現場串口設備與中心控制系統間的無線數據通信，使現場設備的遠程數據采集和控制得以實現。廣泛應用于智慧電力、環保監測、智慧水利、自助終端、氣象監測、智能交通、物流信息、工業控制等領域。
D9201系列DTU，采用高性能的工業級32位通信處理器，并搭載嵌入式實時操作系統，并提供工業串行接口RS232和RS485，連接串口設備，并實現數據透明傳輸功能。
D9201系列DTU，支持PC端配置工具，AT指令配置，宇泰Device Manager Cloud設備管理云平臺遠程配置和TCP/IP實現了靈活高效的現場或遠程配置等多種配置和管理方式，降低后期維護的難度，大幅提升施工效率，降低系統運營的成本，實現客戶真正體驗到無線通信的方便快捷。
產品特性：
工業級設計，滿足工業用戶的需求
●采用工業級芯片設計，適用于工業現場惡劣的工作環境
●保護等級達IP30，外殼和系統安全隔離，適用于工控現場的應用
●低功耗，支持+6~35VDC寬壓供電，適用于各種現場供電方式
●符合電力行業 DL/T721-2013 配電自動化遠方終端標準
高可靠設計，確保設備的穩定運行
●內嵌看門狗技術，故障自恢復，確保設備穩定運行
●支持 ICMP 探測、PPP 層心跳、TCP Keepalive 以及應用層心跳等檢測死連接機制
●多級鏈路檢測防掉線機制，確保設備永久在線
簡單易用，方便管理
●支持工業串行接口，RS232和 RS485
●支持2 路 DI/DO(可選)
●支持2路 ADC(可選)
●支持 TTL 電平串平(可選)
●支持配置文件的導入和導出
●支持本地及遠程固件升級，節省人力物力
●支持宇泰 Device Manager Cloud 設備管理云平臺、批量操作、集中管理
功能齊全，快速體驗無線通訊的方便快捷
●支持 MQTT 協議，可以快速對接阿里云平臺
●支持透明數據傳輸，內嵌標準的 TCP/IP 和 UDP/IP 協議棧
●支持自定義的 IP 報文 TCP/IP 協議棧實現機制
●支持多數據中心輪詢傳輸及并發傳輸(1~4個數據中心)
●支持 RS232/RS485 雙通道數據傳輸
●支持 APN/VPDN 網絡接入
產品參數：
| 處理器 | 工業級 32 位處理器 | |
| 4G/LTE | Cat.1 | |
| FDD-LTE | B1/B3/B5/B8 | |
| TDD-LTE | B34/B38/B39/B40/B41 | |
| GSM | EDGE/GPRS/GSM：1800MHz/900MHz | |
| SIM/UIM 接口 | 支持 1.8V/3V SIM/UIM 卡 | |
| 內置 15KV ESD 保護 | ||
| 1*抽屜式卡座 | ||
| 工業串行接口 | 串口 1 | RS232/RS485 |
| 串口 2 | RS232(可選支持 RS485) | |
| 數據位 | 7 位、8 位 | |
| 停止位 | 1 位、2 位 | |
| 校驗 | 無校驗、奇校驗、偶校驗 | |
| 波特率 | 1200、2400、4800、9600、14400、19200、38400、56000、115200bps | |

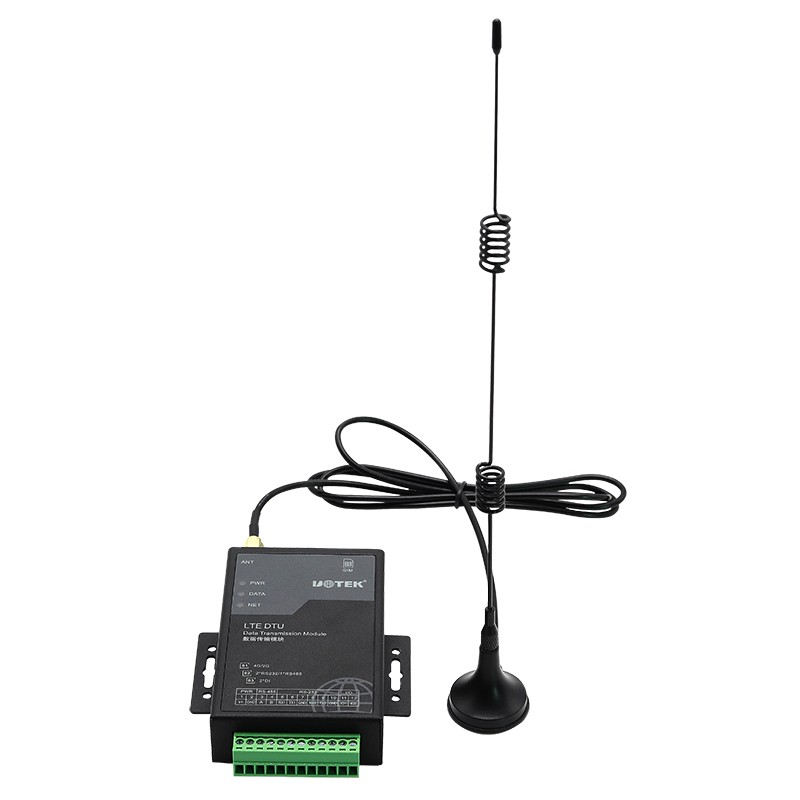

| 天線接口 | 1 個外置天線接口，特性阻抗 50 歐姆，SMA 陰頭 | |

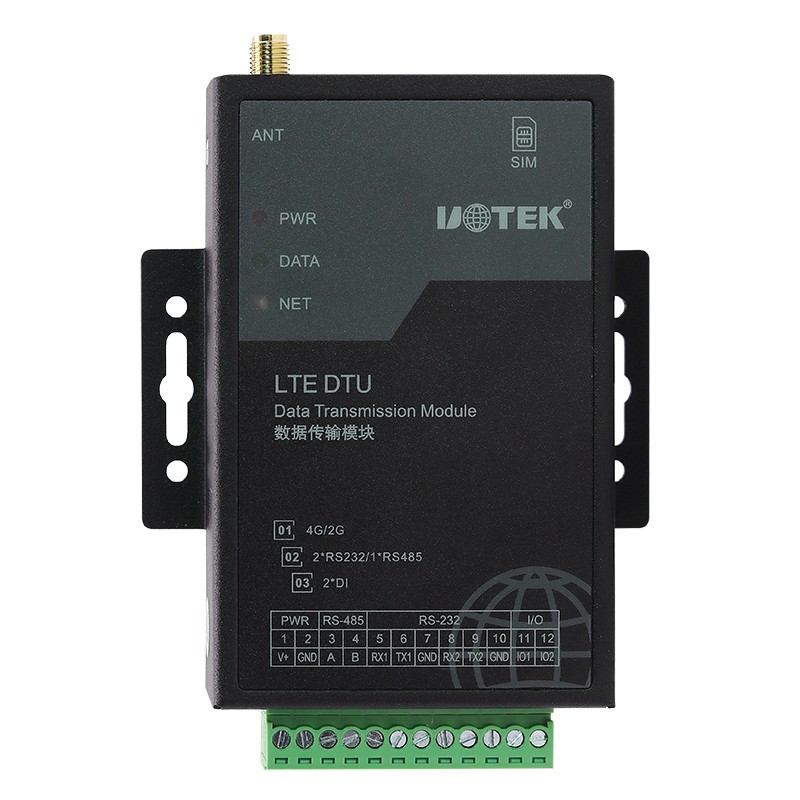

| 指示燈 | 1*PWR 電源指示燈，1*DATA 數據燈，1*NET 網絡指示燈 | |
| 電源接口 | 采用端子供電，內置有防反接保護，避免正負接錯損壞設備 | |
| 標準電源 | DC12V/1A，支持過載保護、反接保護 | |
| 供電范圍 | +6~35VDC(DC 機型) | |
| 產品尺寸（LxWxH） | 91.6x59x22mm(不含天線和安裝件) | |
| 空閑電流 | 35mA@12VDC | |
| 平均電流 | 70mA@12VDC | |
| 峰值電流 | 140mA@12VDC | |
| 最大功耗 | 1.6W | |
| 工作溫度 | -40°C~+75°C | |
| 存儲溫度 | -30°C~+75°C | |
| 相對濕度 | 5%~95%(無凝結) | |
| 凈重 | 約 190g | |
| 外殼 | 金屬外殼設計，保護等級達 IP30 | |
| 安裝方式 | 壁掛式或?qū)к壥?可選) | |
訂購信息：
| 型號 | D9201-AS | |
| 信號接口 | 通訊類型&模塊 | Cat.1 TDD-LTE/FDD-LTE/GPRS |
| 串口類型 | 1*RS232、 1*RS485 | |
| I/O類型 | 2*DI/DO | |

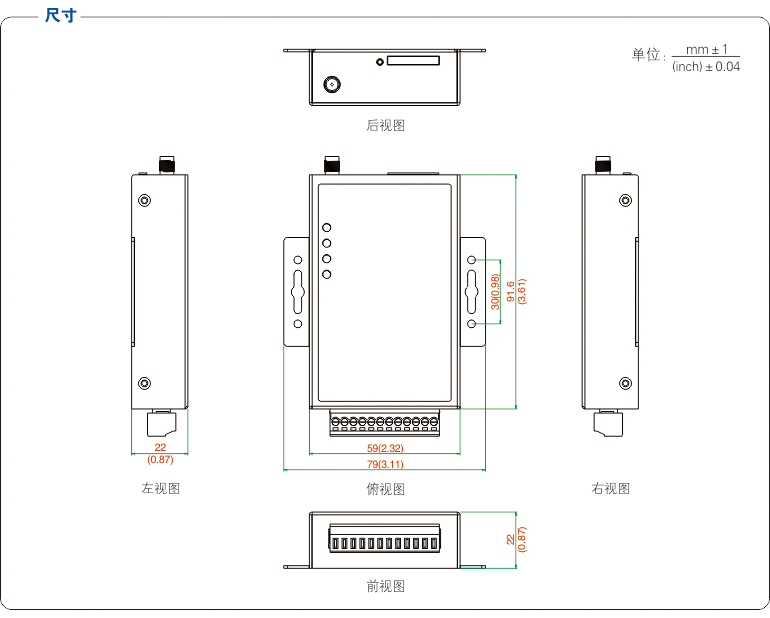

產品尺寸：
