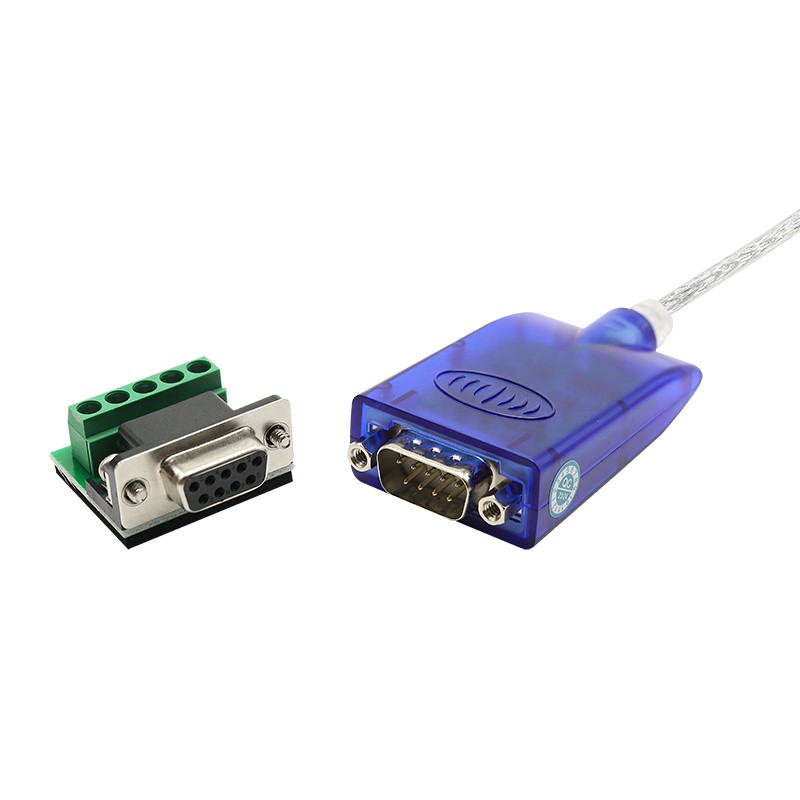

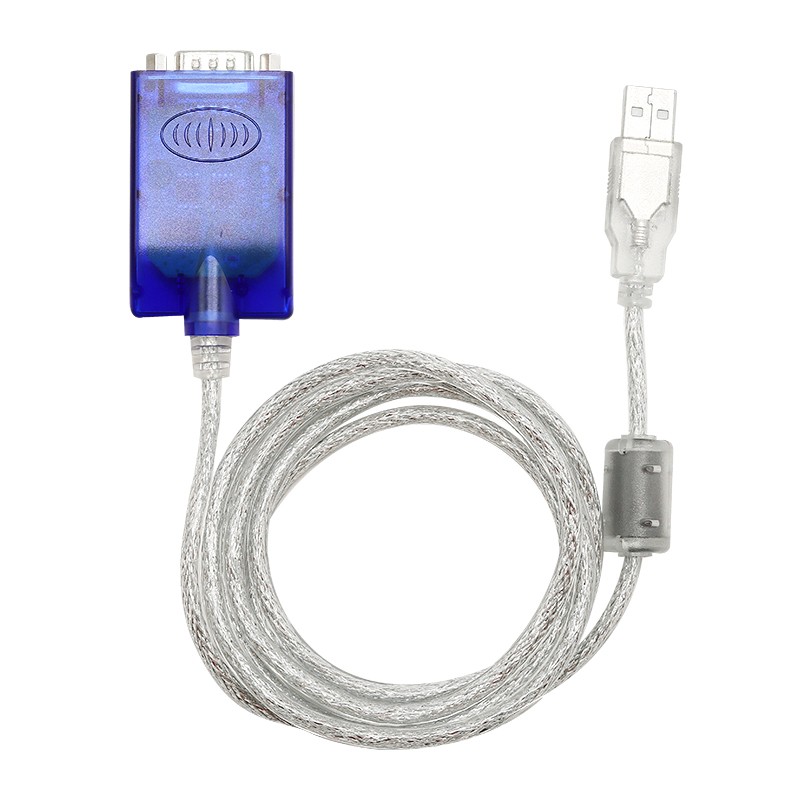

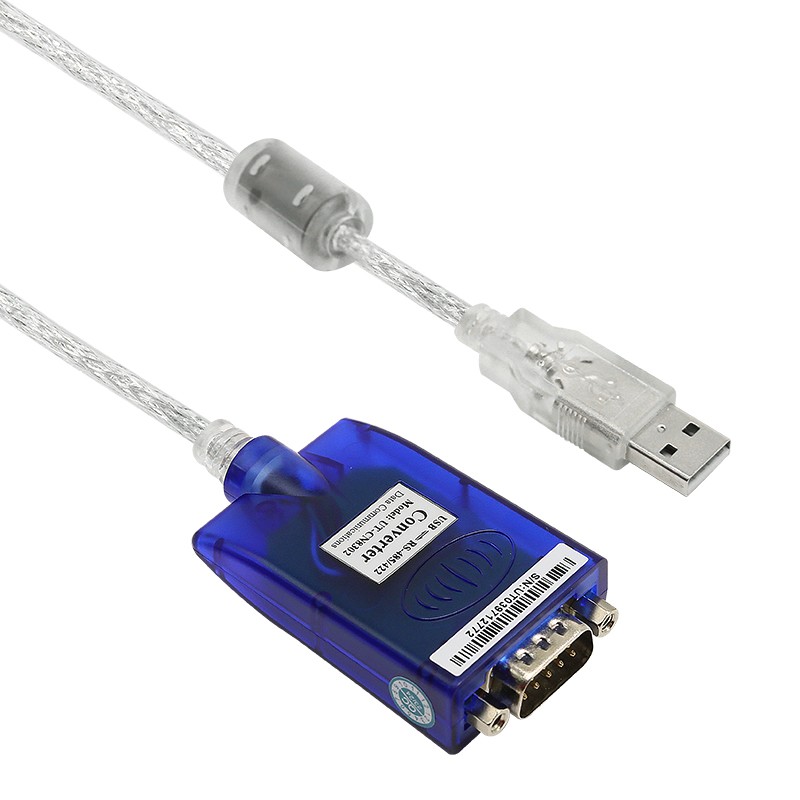

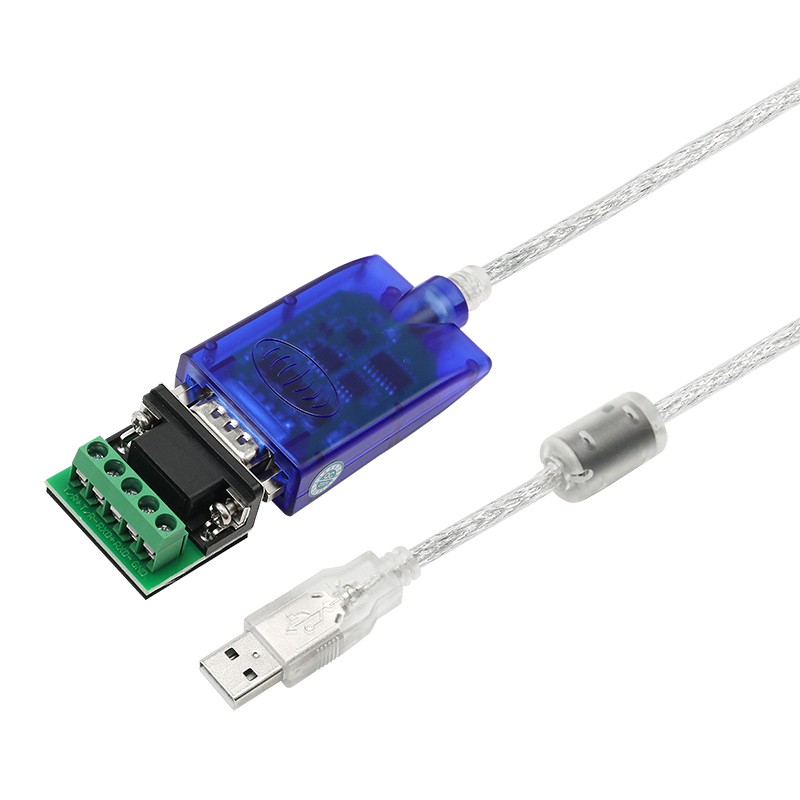

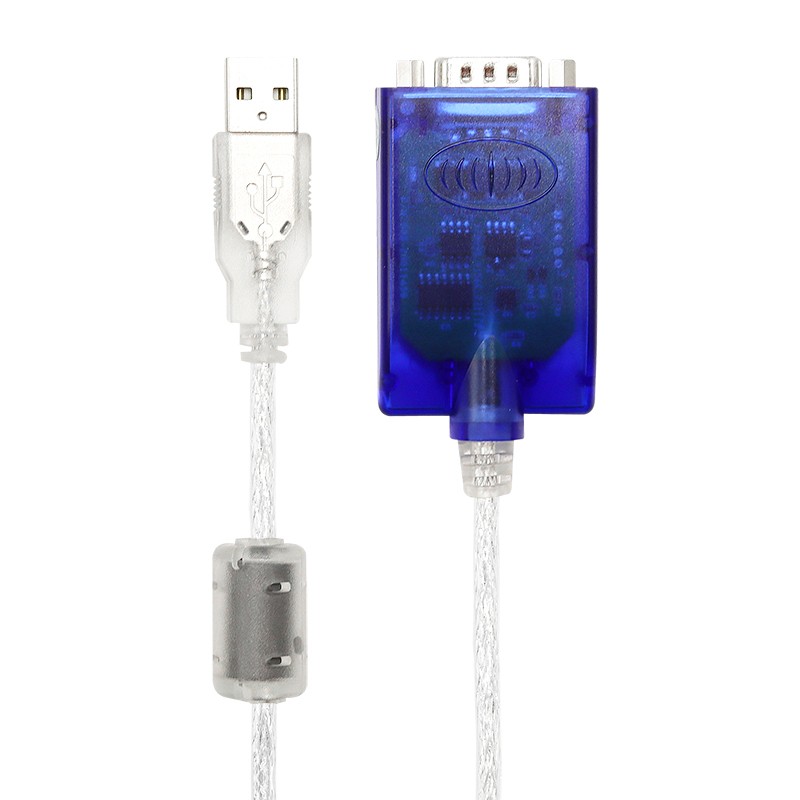

產品名稱：USB轉RS-485/422轉換器
規格型號：CN8302
標準：符合 USBV1.1、1.0、2.0標準EIA RS-485、RS-422標準
USB信號： VCC、DATA+、DATA-、GND、FG
RS-485信號：T/R+、T/R-、GND
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
產品概述：
隨著PC產業的不斷發展,USB接口正在逐漸替代老式PC的各種低速外圍接口，然而目前工業環境中許多重要的設備仍然使用RS-485/RS-422接口界面設計，因此許多用戶使用USB到RS-485/RS-422轉換器來實現PC機與RS-485/RS-422設備之間的數據傳輸。
UT-CN8302是一款通用國產化USB轉RS-485/422轉換器，產品采用全國產化元器件。且無需外加電源、兼容USB、RS-422、RS-485標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-422或RS-485信號，提供每線600w浪涌保護功率，以及各種原因在線路上產生的浪涌電壓并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。
UT-CN8302接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備，數據通訊波特率300-921.6Kbps，帶有電源指示燈及數據傳輸指示燈可指示故障情況、支持的通訊方式有USB到RS-422、USB到RS-485轉換。
產品特性：
● 標準：符合 USBV1.1、1.0、2.0標準EIA RS-485、RS-422標準
● USB信號： VCC、DATA+、DATA-、GND、FG
● RS-485信號：T/R+、T/R-、GND
● RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
● 工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
● 方向控制 ：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
● 波特率 ：300-921.6Kbps,自動偵測串口信號速率
● 負載能力：支持點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備
● 傳輸距離 ：RS-485/422端1200米(9600bps時),USB口不超過5米
● 接口保護 ：600w浪涌保護、±15KV空氣，8KV接觸靜電保護
● 接口形式 ：USB端A類接口公頭,DB9公頭的連接器連接
● 信號指示：3個信號指示燈電源（PWR）發送（TXD）接收（RXD）
● 傳輸介質：雙絞線或屏蔽線
● 傳輸速率：921600bps到100m
38400bps到600m
9600bps到1.2Km
● 外形尺寸：1555mm×36mm×16mm（長×寬×高）
● 使用環境：-45℃ 到 85℃，相對濕度為5%到95%
● 傳輸距離：0-1200米
● 支持Win/11,10,8,7,VISTA,XP/SERVER 2022,2019,2016,2012,2008,2003/Linux等
