2024-03-12
有網友咨詢，光纖轉換器型號或者收發器上A,B字母的含義是什么？今天宇泰就為大家介紹一下，轉換器中A,B端字母的真正含義。
一、光纖轉換器中AB端口的作用：
首先，光纖轉換器按光纖芯數分類有2種，一種是單模雙纖光纖轉換器，一種是單模單纖光纖轉換器。
而A，B。只有單模單纖才會使用到。因?yàn)閱文卫w轉換器它是通過一芯光纖來傳輸，那么發射和接收光都是同時通過一根光纖芯來傳輸。這樣的情況，要實現正常通訊就必須用到2種波長的光來區分。
因此單模單纖轉換器的光模塊發射光波長就有2個，一般是1310nm/1550nm，遠距離是1490nm/1550nm。
這樣一對轉換器的互連的2端就會存在區別，一端收發器發射1310nm 接收1550nm.另一端則是發射1550nm，接收1310nm。
那么方便用戶區分，一般就會用字母來代替。就出現了A端（1310nm/1550nm)，B端（1550nm/1310nm)。
用戶使用必須AB配對使用。不可AA或者BB連接。

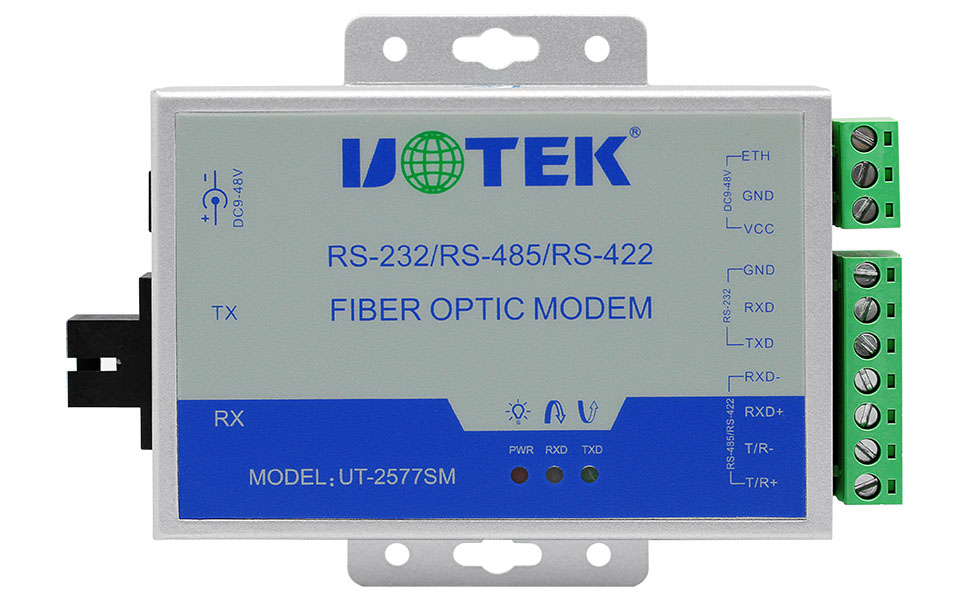

UT-2577光纖收發器

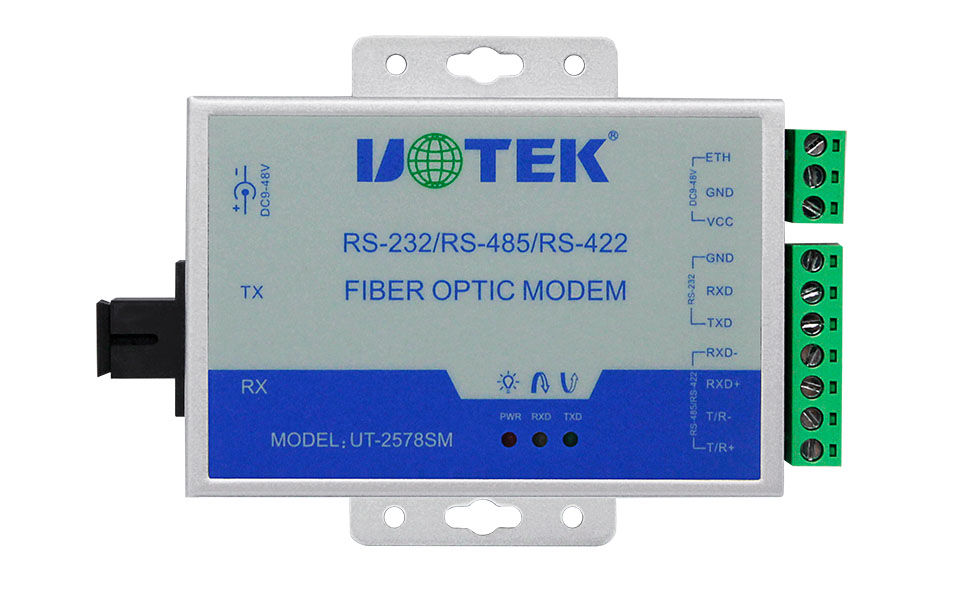

UT-2578光纖收發器
二、單模單纖光纖轉換器相關產品推薦：

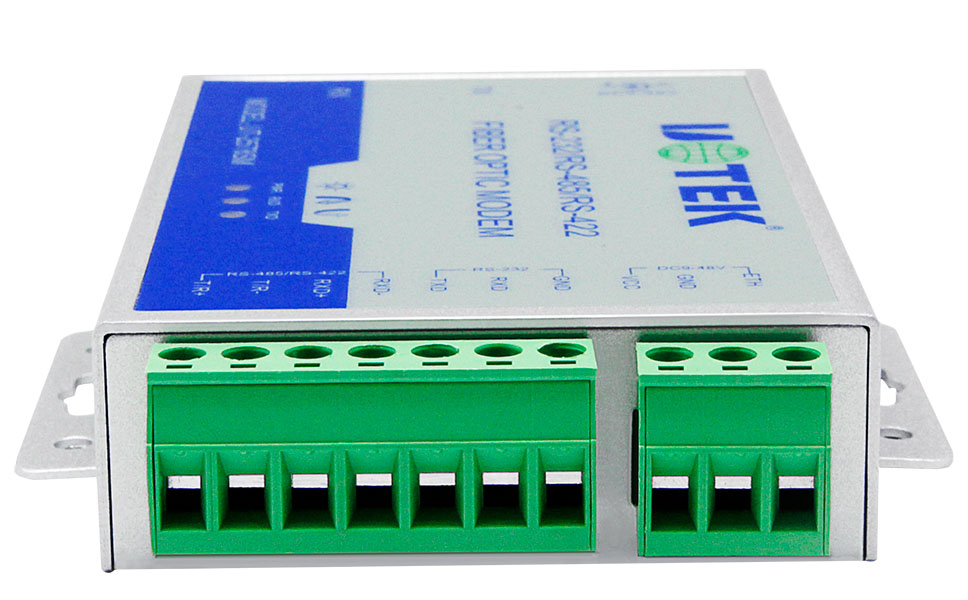

UT-2577/2578是多功能的支持異步RS-232，RS-485，RS-422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。支持RS-232，RS-485，RS-422多種異步通信協議，可以同時混合使用兩個RS-232，RS-485或RS-422接口，支持2線(半雙工)RS-485和4線(全雙工)RS-422工作方式。UT-2577/2578的RS-485方式支持?jǐn)?shù)據（TXD或SD）發送控制，從而提高了適應各類軟件的能力，也簡化了控制方式，光纖MODEM支持異步串行口之間的多種光纖連接方式，它支持兩個異步串行口的設備通過光纖進行全雙工或半雙工通信，通信距離最遠可達多模4公里，單模20公里，RS-232信號的傳輸速率最高為115.2KBPS，RS-485/RS-422的信號傳輸速率最高可達460KBPS，不同電氣標準的接口可以混合使用，可以用RS-232的設備去連接RS-485/RS-422的設備，可以代替RS-232到RS-485/422接口轉換器或光電隔離器，并提供了優良的EMI/RFT特性。
UT-2577/2578支持兩個數據信號的傳輸：發送數據和接收數據，同時還提供了RS-485/RS-422的數據傳輸自動使能控制電路。零延遲轉換時間，所有的串行口都是通過接線柱連接，光纖的連接通過一個SC接口。
1．支持RS-232/RS-485/RS-422接口；
2．異步傳輸：點對點運用，速率達460Kbps；
3．傳輸距離：多模4，000米,單模20，000/可訂做40，000米；
4．工作溫度：-40度到+85度,相對濕度為5%到95%；
5．工作波長：1310nm(多模）,1310nm 1550nm(單模）；
6．電氣接口：RS-232采用接線柱連接器、RS-485/422采用接線柱連接器、光纖接口：SC型接口（可選ST/FC接口）；
7．RS-232接口特性：標準RS-232三線接口±15KV（防靜電）ESD保護支持速率最高115.2Kbps；
8．輸入電壓：DC9-48V 200mA；
9．RS-485/422接口特性：±15KV（防靜電）ESD保護每線600W的浪涌保護，支持多達128點輪詢環境‘
