一、項目背景：
該項目為交通建設“三年行動計劃”項目，全長95公里，設計標準為雙向四、六車道，100公里/小時。設置15處互通式立交（樞紐互通6座）。項目部分路段采用雙向六車道、路基寬度33.5米，其余路段采用雙向四車道、路基寬度26米，全線設計速度100公里/小時。
二、客戶需求：
1．采用工業等級設計，適應于收費站內的惡劣環境。
2．整體網絡實時可靠，具備高速環網冗余及自愈能力。
3．產品性能穩定，長期耐用，故障率低，易于系統施工安裝。
4．開放的工業級以太網設計，具有良好的擴展性和兼容性。
5．大流量、高帶寬，提供更強網絡負載能力，實現收費數據的穩定傳輸。
三、方案拓撲：
收費廣場由攝像頭、車道設備、工控機、天線控制器等設備以及交換機網絡組成。

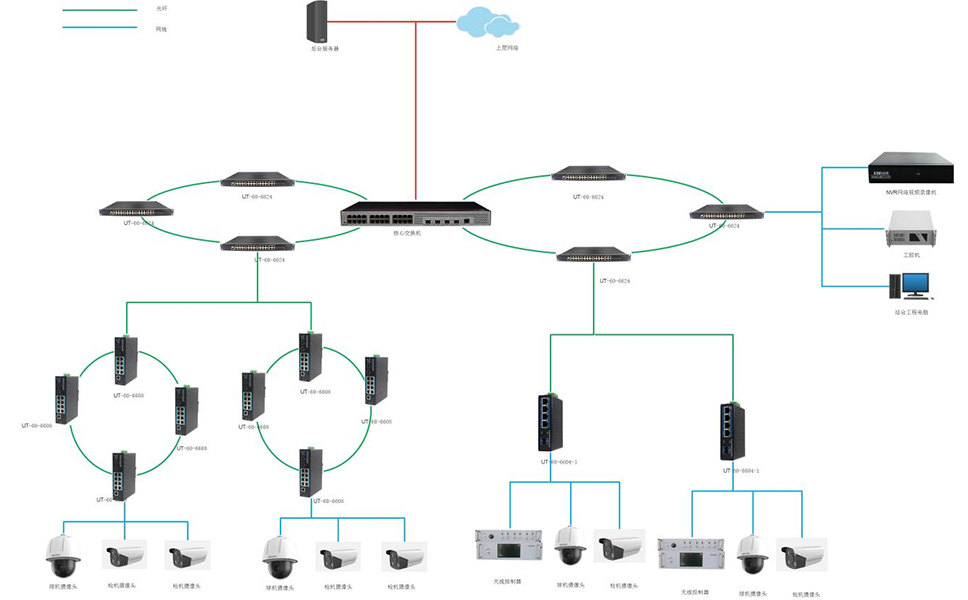

收費廣場中工控機將前端設備數據進行采集和數據處理，再與攝像頭、ESU天線通過UT-60-6608進行收費數據采集，UT-60-6608通過千兆光纖環網，將數據上傳至UT-60-6624，UT-60-6624通過光纖官網將數據傳輸至核心交換機在傳輸至上層網絡。UT-60-6624采集UT-60-6604-1獲取到的數據以及其余設備數據，通過光纖連接核心交換機在將數據傳送至上層網絡，同時將數據顯示在中心機房及后臺服務器中。
UT-60-6608支持VLAN、IGMP、QoS、STP/RSTP等豐富的二層軟件特性及一系列實用的管理方式，如WEB、SNMP 和繼電器告警輸出。UT-60-6624 作為匯聚交換機采用低功耗、無風扇設計，支持-40~70℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作。

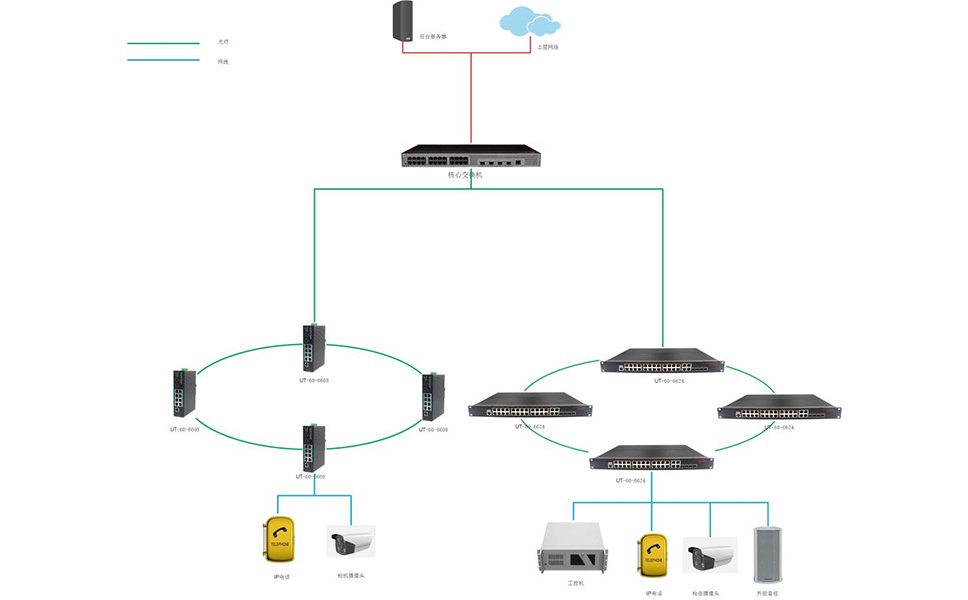

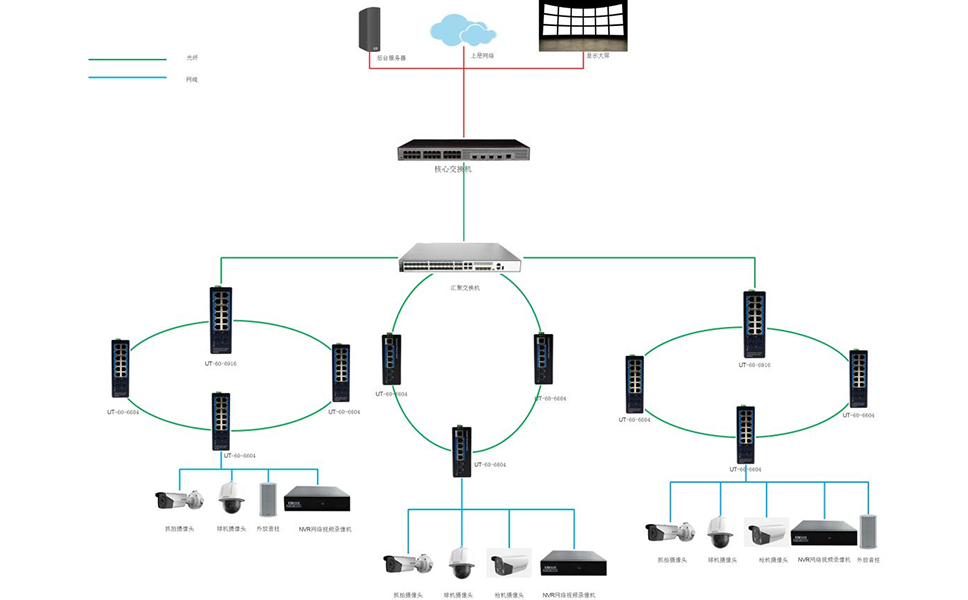

隧道監控則由攝像機，攝像頭等監控設備以及交換機網絡組成，設備終端網線連接UT-60-6604進行數據采集，UT-60-6604與UT-6916組成千兆光纖環網進行數據的匯聚至上層匯聚交換機，后數據傳送至核心交換機在上傳至上層網絡和數據中心機房。千兆冗余環網為高清道路監控視頻等大數據傳輸提供足夠帶寬，將數據傳送至上層網絡、監控中心、機房服務器。
語音通信由IP電話、工控機、攝像頭、音柱等設備以及交換機網絡組成。 UT-6608將通信IP電話數據、攝像頭數據進行采集，通過千兆光纖環網 上傳數據至核心交換機。同時UT-60-6624也組成千兆光纖環網將數據進行采集，將數據傳輸至核心交換機。核心交換機將數據進行上傳至后臺服務器自己上層網絡。UT-60-6608支持VLAN、IGMP、QoS、STP/RSTP等豐富的二層軟件特性及一系列實用的管理方式，如WEB、SNMP 和繼電器告警輸出。UT-60-6624 作為匯聚交換機采用低功耗、無風扇設計，支持-40~70℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作。
四、明星產品：
UT-60-6624支持工業現場所需的以太網二層協議，保證通信網絡的穩定性；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40~70℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
UT-60-6916支持工業現場所需的以太網二層協議，保證通信網絡的穩定性；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40~80℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
UT-60-6604可通過快速以太網接口和光纖接口實現多種組合，增強了網絡和應用的靈活性。該系列交換機支持端口鏡像、VLAN、IGMP、QoS、STP/RSTP等豐富的二層軟件特性及一系列實用的管理方式，如WEB、SNMP 和繼電器告警輸出等，更好的為工業自動化，智能交通，視頻監控等工業應用領域組建快速穩定的遠程終端接入網絡提供安全可靠的解決方案。
五、方案優勢：
1．無風扇設計，EMC等級4，工作溫度 -40℃~80℃， IP40 防護等級；
2．至少300,000小時無故障工作時間；
3．開啟相關環網協議，支持搭建環型網絡；
4．支持遠端WEB管理以及CLI管理；
5．支持千兆環網。
