項目背景：
隨著智能電網和數字化轉型的推進，變壓器作為電力系統的核心節點，其監控系統的實時性、可靠性和兼容性要求日益提高。傳統變壓器中存在大量異構設備（如繼電保護裝置、智能電表、溫度傳感器等），這些設備往往采用不同的通信協議（如Modbus RTU、Modbus TCP等），導致數據孤島問題，需一種高效、穩定的協議轉換與數據集成方案。
國能（福州）熱電有限公司希望通過變電站在線監控系統在檢測變壓器在線狀態，如光纖測溫、油色譜等數據，可對變壓器運行做到實時監控的作用。
項目需求：
項目主要用到的設備變壓器（RS-485設備）、串口網關、交換機、顯示器、服務器等設備。需要實時采集變壓器（RS-485設備）的數據，并對變壓器的實時數據進行監控。其中，該項目系統對于通訊設備有以下幾點需求：
1、具備較強的抗電磁干擾性，適用于惡劣的現場環境；
2、支持Modbus RTU轉換成Modbus TCP；
3、提供變壓器實時監控、報警記錄、統計報表信息，避免人工現場巡檢維護不及時。
解決方案：
1、解決方案概述
根據現場應用需求，推薦使用UT-D6808MT-SW-IGW導軌式8口RS485/422口隔離型Modbus網關。該設備支持Modbus RTU轉換成Modbus TCP。可以將現場的RTU設備（變壓器）的數據轉換成Modbus TCP，接入TCP/IP網絡實現變壓器設備與變電站監控系統數據交互。

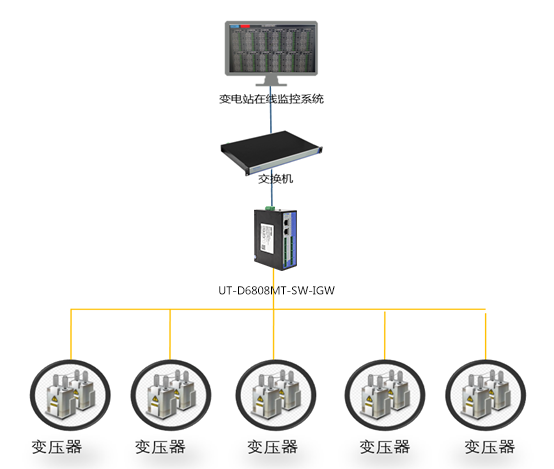

2、方案拓撲
3、方案優勢
抗強電磁干擾，可有效防御高壓交流電場、靜電場、電弧、可控硅等干擾；
設備高穩定性和可靠性，在強電磁干擾環境下確保數據零丟包，實時傳輸數據；
支持多種操作模式：Modbus RTU Master，Modbus RTU Slave；
設備網絡傳輸可靠，保障現場數據傳輸?shù)娇刂浦行牡耐暾浴⒂行裕?/p>
支持寬溫、防塵、防潮，IP40防護等級，適用與惡劣工業環境。

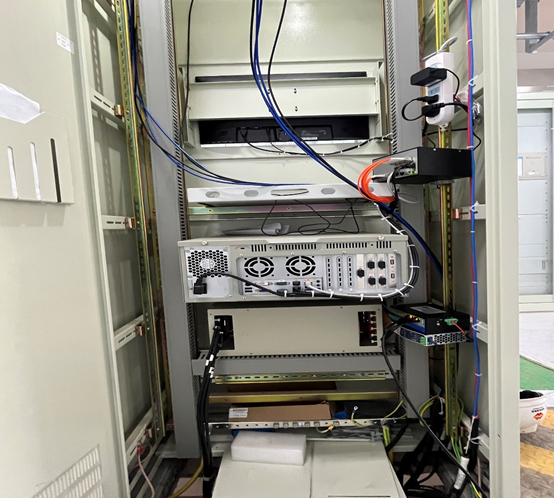

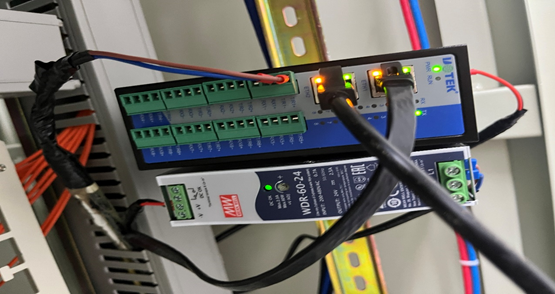

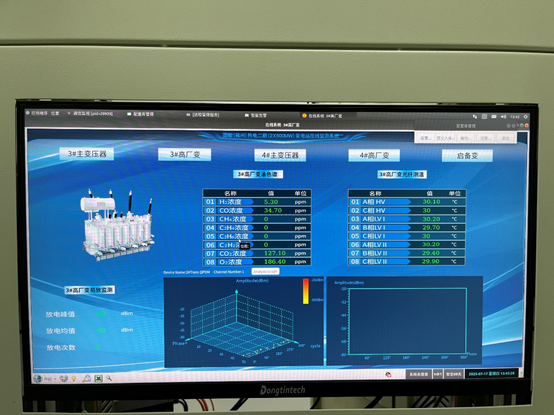

應用效果
相關應用產品

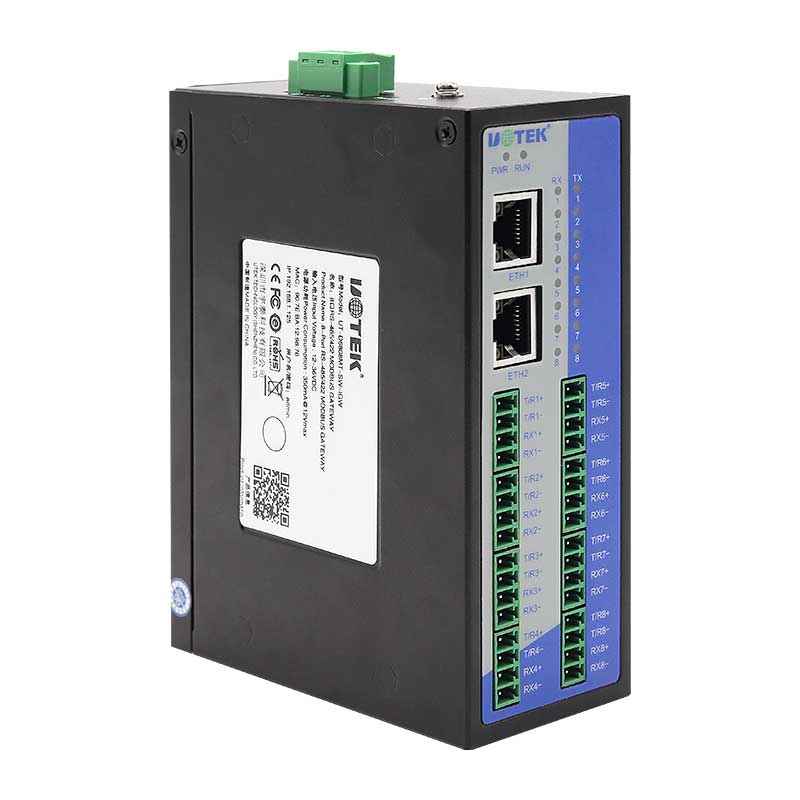

UT-D6808MT-SW-IGW
導軌式8口RS485/422口隔離型Modbus網關
● 支持8路互相隔離 RS-485/422串口,使設備更安全可靠
● 支持 DC 電源隔離輸入
● 串口信號與系統信號使用數字容隔IC 實現隔離,隔離耐壓可達 1.5KV
● 支持2路 10/100Base-T(x)以太網接口,交換機模式
● 支持 Reset 鍵恢復出廠設置
● 每個串口都提供 T/R+,T/R-,R+,R-
● 支持多 MODBUS 主站輪詢
● 支持 MODBUS 從站數據緩存，加速輪詢響應
● 支持串口±6KV 防靜電保護，網口1.5KVAC 隔離保護
● 支持 Web 固件升級
