產品名稱：RS-232/485轉32口RS-485集線器HUB
規格型號：UT-1232-PT
接口特性：接口兼容EIA/TIA 的RS-232C、RS-485 標準
工作方式：異步半雙工
產品概述：
UT-1232-PT是一款內部采用四核、無休（不間斷工作）的設計，專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB) 。該產品支持傳輸速率最高達115.2Kbps，為了保證數據通訊的安全可靠，RS-485 接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及 1500W浪涌保護電路，能夠提供2500V 的隔離電壓，可以有效地抑制閃電(Lighting) 和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。
UT-1232-PT工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485 收發轉換時延問題。RS-485 接口傳輸距離大于 1200 米，性能穩定。廣泛用于高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。
UT-1232-PT RS-485 HUB 提供星型 RS-485 總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善 RS-485總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485 網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-1232-PT RS-485 HUB 可以助您設計出獨特的高可靠的 RS-485系統。
產品特性：
接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 標準
電氣接口：輸入 RS-232C 接口為5PIN接線端子1-3腳
RS-485 接口為 5PIN 接線端子 4-5 腳
輸出 RS-485 接口為 3PIN 接線端子 1-2 腳
傳輸介質：雙絞線或屏蔽線
工作方式：異步半雙工
工作電源：AC/DC100~240V 50/60Hz
信號指示：1個電源(PWR)、1個發送(TXD)、1個接收(RXD)、故障(E1-E32)
隔離度：隔離電壓 2500VRMS 500VDC 連續.DC/DC 隔離模塊
傳輸速率：300bps-115.2Kbps
保護等級：RS-232接口士15KVESD保護
RS-485 接口每線 1500W 的雷擊浪涌保護
傳輸距離：0-5公里 (115,200bps-300bps)
尺寸：440mmx201mmx44mm
使用環境：-40℃到 85℃，相對濕度為 5%到 95%

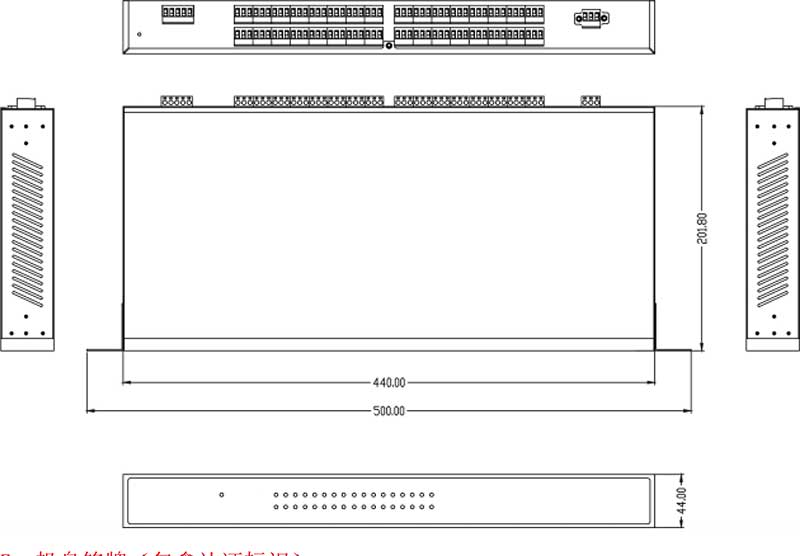

產品尺寸：
