一、什么是CAN-FD
眾所周知，CAN是一種用于實時應用的串行通訊協議總線，它可以使用雙絞線來傳輸信號，是世界上應用最廣泛的現場總線之一。
CAN-FD 是CAN with Flexible Data rate的縮寫，翻譯為【可變速率的 CAN】。也可以簡單的認為是傳統CAN的升級版，其中要說明的是，只升級了協議，物理層沒有改變。
二、CAN-FD與CAN區別
CAN與CAN-FD主要區別哪些呢？
1、傳輸速率不同
CAN：最大傳輸速率1Mbps。
CAN-FD：速率可變，仲裁比特率最高1Mbps（與CAN相同），數據比特率最高8Mbps。
2、數據率長度不同
CAN的數據域長度，一幀數據最長8字節。 CAN-FD數據域長度，一幀數據最長64字節。
目前的很多應用對于通訊的數據量要求越來越高，對于通訊的速率要求也越來越高，尤其是當速率高于1Mbps的時候，傳統的CAN通訊是無法滿足的，所以基于這種應用的需求，CAN-FD就應運而生了。
三、宇泰CAN-FD新品發布
出于這樣的市場需求，11月28日，宇泰接口/IO事業部全新上市2款CAN-FD新品：UT-6502-FD和UT-6504-FD。
這里以UT-6504-FD為例，向大家簡要介紹。UT-6504-FD是集成4 路CAN-FD接口、1路以太網接口的高性能CAN-bus總線通訊轉換器。轉換器支持10M/100M的以太網網絡與5Kbps~5Mbps通訊速率的CANFD-bus互聯互通,進一步擴展了CANFD-bus與網絡的應用范圍。

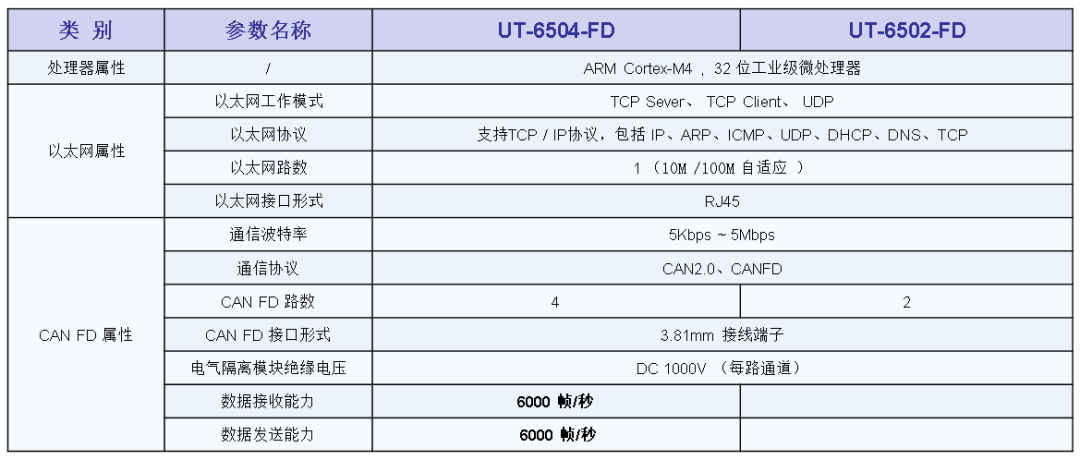

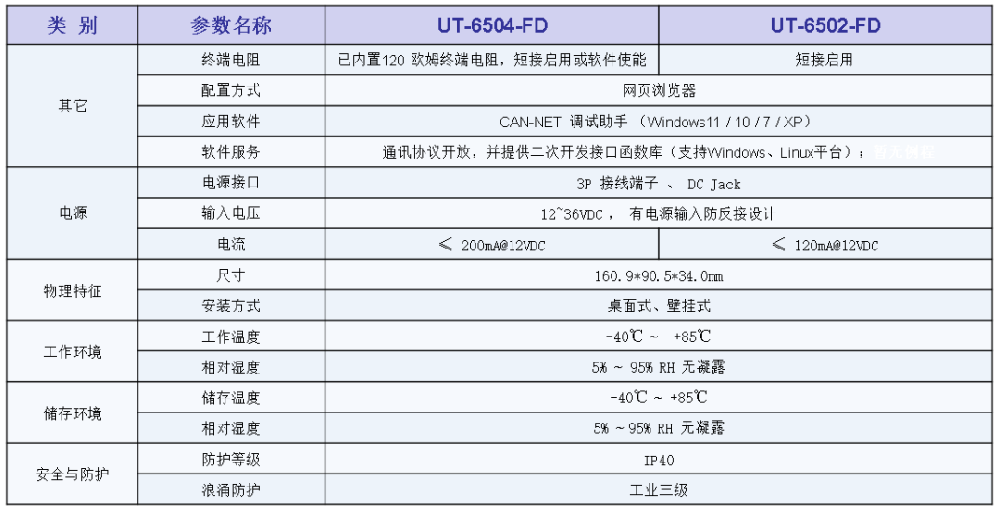

UT-6504-FD與UT-6502-FD參數對比
UT-6504-FD轉換器提供 Web 配置界面，用戶可以靈活設置轉換器的運行參數。工業級高標準設計:通訊接口和系統之間隔離，具備一定的抗干擾和防浪涌能力，廣泛應用于工業控制、數據通訊系統、新能源電池包管理系統、儲能系統等。

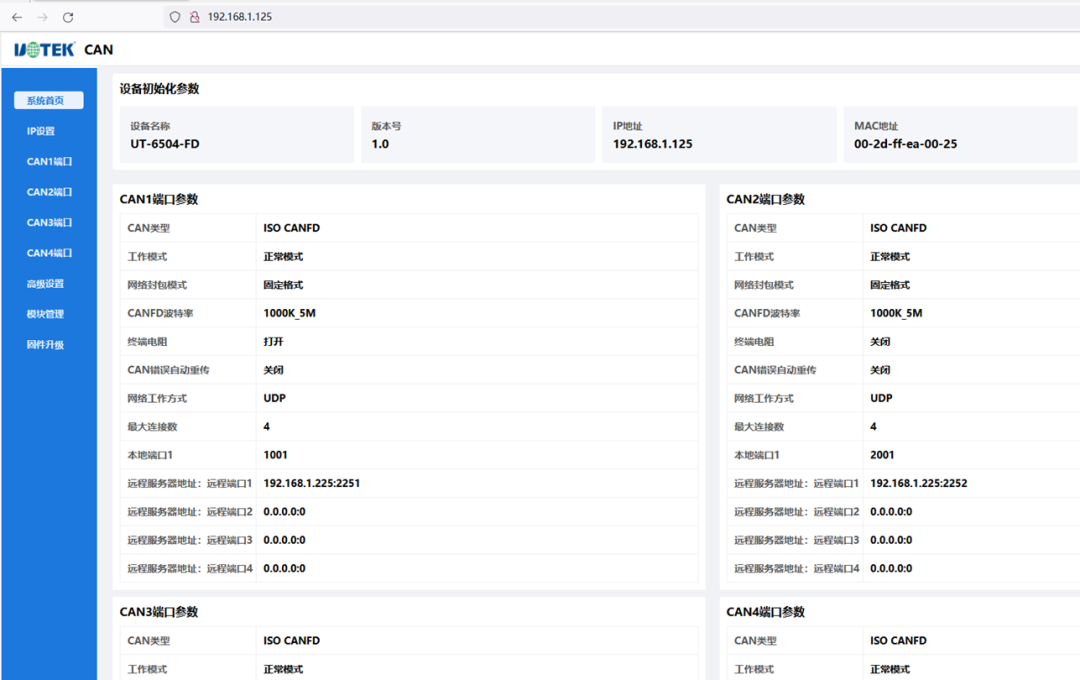

網頁配置頁面示意

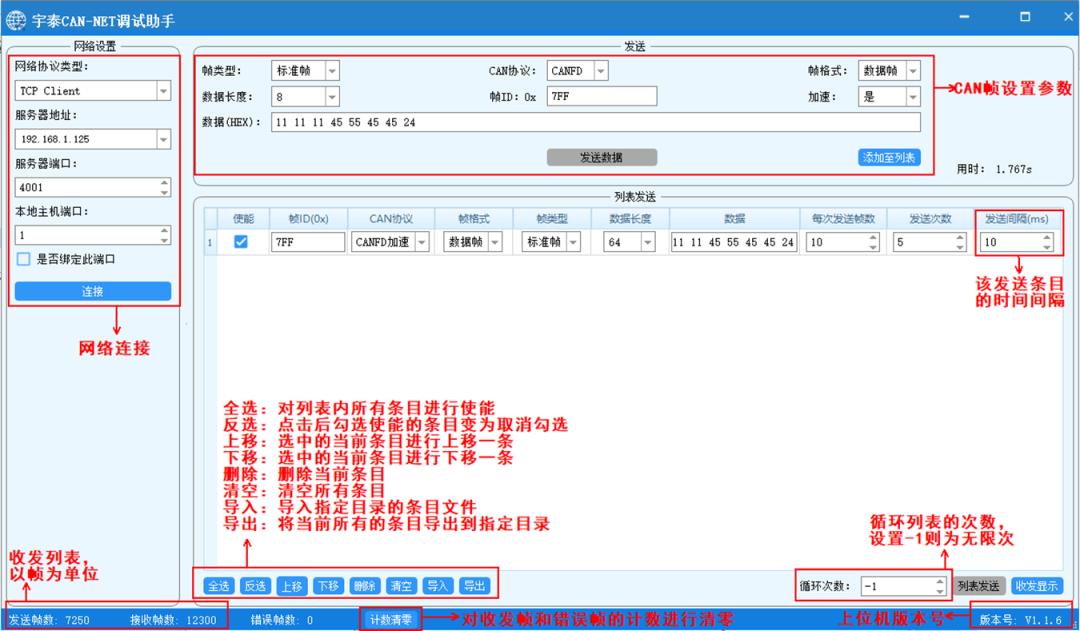

調試助手示意
CAN-FD作為一種性能可靠、功能完善、成本合理的遠程網絡通信控制方式，集成CAN/CAN- FD控制器的MCU、核心板、工控板及物聯網解決方案已經被廣泛應用到各個控制系統中，例如：汽車CAN-FD通訊記錄與故障分析、高鐵列車運行故障檢測與排查、地鐵列車運行故障檢測與排查、風力發電機CAN-FD通訊檢測、工業控制設備、電梯控制等領域。
四、新能源行業拓撲

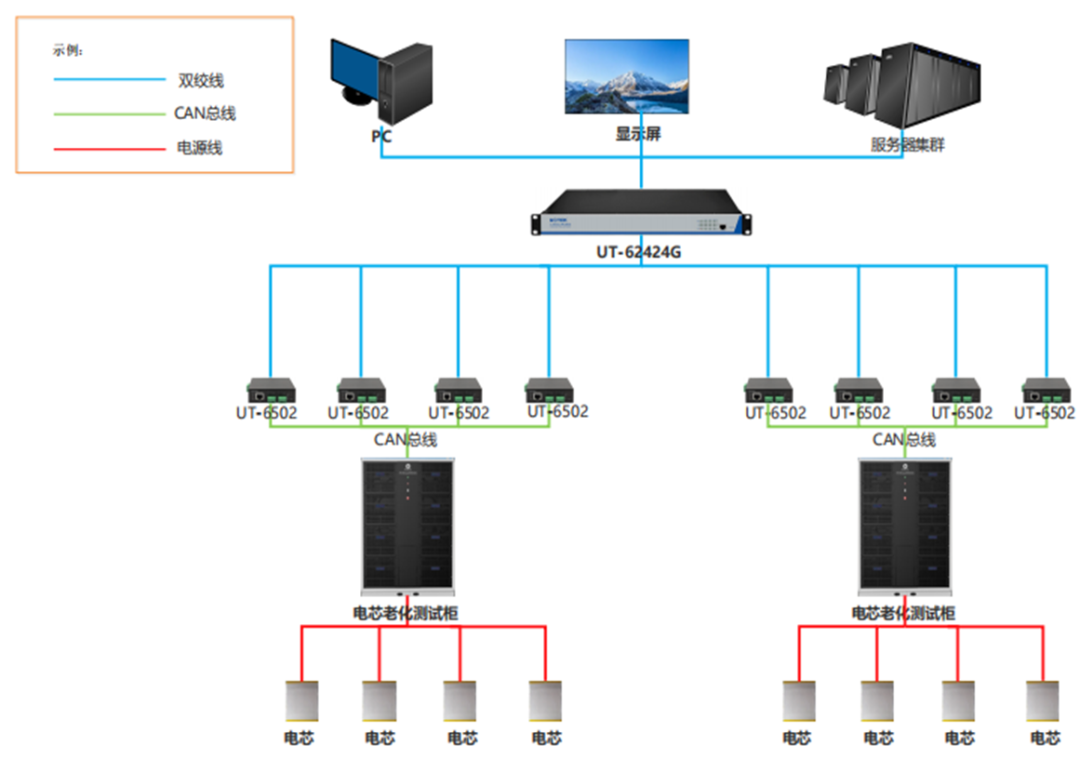

1、新能源案例- 電芯充放電測試方案
2、儲能案例
