產品名稱：接口轉換器
規格型號：UT-210
轉換協議：RS-232轉TTL
應用等級：工業級
產品概述：
為了便于配有不同標準串行接口的外部設備或智能儀器之間進行數據通信，必須進行標準串行接口的相互轉換。UT-210接口轉換器可將RS-232C的串行接口數據發送（TXD）和數據接收（RXD）的信號轉換成TTL/COMS的兼容電平，轉換成TTL的電平為0-5V，無需外接電源采用獨特的“RS-232電荷泵”驅動，不需要靠初始化RS-232串口可得到電源，內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向， 而不需任何握手信號 (如RTS、DTR等)， 從而保證了RS-232在全雙工方式下編寫的程序無需更改便可在TTL方式下運行，確保適合現有的操作軟件和接口硬件，轉換器傳輸速率300-115.2Kbps。
規格參數：
● 體積小巧使用DB9連接器
● 兼容RS-232 TIA/EIA標準及TTL電平數據接口
● 電源：獨特的串口電荷泵驅動技術，無需外接電源，真正的三線(TXD.RXD.GND)制通信，無需初始化串口
● 通訊速率從300bps-115.2Kbps
● 適用于一切所使用的通訊軟件，即插即用
● 外形尺寸：62mm×34mm×18mm
● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
● 支持所有操作系統
● 可訂做帶握手信號的產品
訂購信息：
| 型號 | UT-210 | UT-210T | |
| 信號/接口 | RS-232 | DB9母頭 | |
| DB9公頭 | TTL5V | TTL3.3V | |
| 接口保護等級 | RS-232 | ±3KV ESD | |
| 通訊速率 | 300bps-115.2kbps | ||
| 使用環境 | 溫度 | -40℃ ~85℃ | |
| 溫度 | 5-95% | ||
| 電源 | 無源 | ||
連接器和信號 ：
產品尺寸：

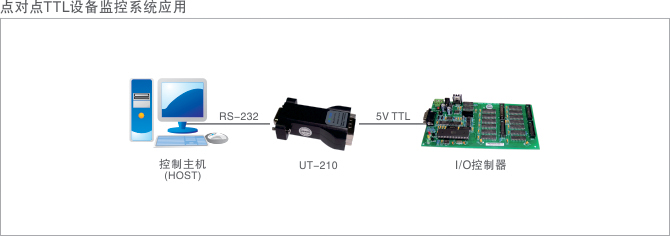

應用領域示意圖 ：
